Nama Sekolah :
Tahun Pelajaran :
Mata Pelajaran : IPA – Fisika
Materi Ajar : Elektromagnet 1
Kelas : IX – SMP
Hari/tanggal :
Waktu :
Pilihan Berganda
Soal : 1
Perhatikan gambar berikut ini!
Berdasarkan gambar tersebut, nilai medan magnet yang dihasilkan oleh magnet sebesar …
a. 15 T
b. 24 T
c. 30 T
d. 40 T
Soal : 2
Medan magnet pada generator dc dihasilkan pada bagian …
a. Stator
b. Rotor
c. Komutator
d. Sikat karbon
Soal : 3
Sebuah dinamo terhubung dengan lampu sepeda. Agar nyala lampu menjadi lebih terang, kegiatan yang dilakukan adalah …
a. Mengayuh sepeda lebih cepat.
b. Menghilangkan kumparan pada dinamo sepeda.
c. Mengganti inti besi pada dinamo sepeda dengan kaca.
d. Mengganti magnet pada dinamo sepeda dengan magnet
yang lebih kecil dan bersifat sementara.
Soal : 4
Pada dinamo sepeda, bagian yang berperan sebagai rotor adalah …
a. Kumparan
b. Magnet silinder
c. Badan dinamo
d. Terminal keluaran tegangan
Soal : 5
Salah satu ciri trafo step – up adalah …
a. Memiliki jumlah lilitan yang bebas.
b. Memiliki lilitan primer lebih sedikit dari pada
lilitan sekunder.
c. Memiliki lilitan primer yang sama dengan lilitan sekunder.
d. Memiliki lilitan primer yang lebih banyak dari pada
lilitan sekunder.
Soal : 6
Pernyataan berikut yang tepat terkait dengan transformator adalah …
a. Trafo step – up berfungsi menaikan tegangan listrik.
b. Trafo step – down berfungsi menurunkan daya listrik.
c. Trafo dibuat bertujuan untuk mengubah nilai daya listrik.
d. Trafo bermanfaat untuk mengatur arus listrik dalam
percabangan.
Soal : 7
Perhatikan informasi yang terkait dengan trafo berikut ini!
1) Jumlah lilitan primer lebih banyak dibandingkan
lilitan sekunder.
2) Tegangan output lebih besar dibandingkan tegangan input
3) Jumlah lilitan primer lebih sedikit dibandingkan jumlah
lilitan sekunder
4) Arus input lebih besar dibandingkan arus output
Pernyataan yang menunjukkan ciri – ciri transformator step – up ditunjukkan oleh nomor …
a. 1), 2), dan 3)
b. 2), 3), dan 4)
c. 2) dan 4)
d. 4)
Soal : 8

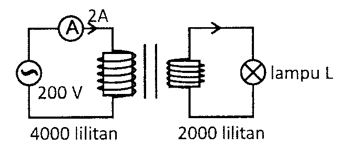

Perhatikan gambar berikut!
Pernyataan berikut yang tidak tepat terkait gambar di atas adalah …
a. Trafo tersebut berjenis trafo step – down.
b. Trafo tersebut berfungsi menaikkan tegangan listrik.
c. Trafo tersebut berfungsi menurunkan tegangan listrik.
d. Tegangan dikumparan primer lebih besar dibanding
tegangan di kumparan sekunder.
Soal : 9
Jumlah lilitan primer dan sekunder pada sebuah trafo berturut – turut 2700 dan 900. Tegangan pada kumparan primer 150 volt. Tegangan yang melewati kumparan sekunder … volt.
a. 450
b. 150
c. 50
d. 30
Soal : 10
Sebuah PLTA menghasilkan daya sebesar 25 MW. Energi listrik dari PLTA tersebut akan ditransmisikan dengan tegangan sebesar 100 000 volt menggunakan transformator. Apabila arus yang masuk pada transformator sebesar 125 000 amper, transformator yang digunakan memiliki perbandingan lilitan primer dan sekunder …
a. 500 : 1
b. 250 : 1
c. 1 : 250
d. 1 : 500
Lembar Kertas Jawaban
