RANGKAIAN ARUS LISTRIK dc

   A.     Rangkaian Arus searah
          1)      Alat ukuran Besaran Kuat Arus dan Bedapotensial listrik

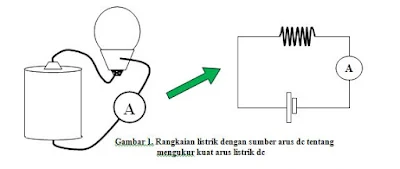

                 Mengukur Besaran Kuat Arus Listrik (I)

                     Untuk mengukur besar kuat arus listrik pada rangkaian di atas :



                    Keterangan :

NJ = Nilai Jarum

NS = Nilai Saklar

NBM = Nilai Batas Maksimum

              Alat ukur kuat arus listrik disebut Amperemeter dan memiliki nilai batas maksimum NBM :

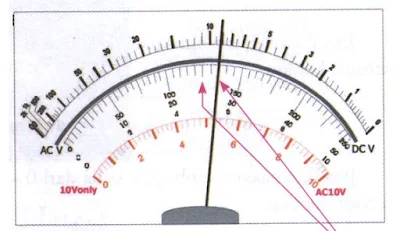

Contoh 01 : (Menentukan nilai kuat arus dengan membaca alat ukur Amperemeter)

Perhatikan gambar di bawah ini, lalu tentukan nilai kuat arus listrik sesuai dengan laporan ilmiah.

Jika nilai batas maksimum (NBM) yang digunakan adalah 50 dan nilai saklar yang digunakan 250 miliamper (mA).

Penyelesaian :

Maka silahkan coba kerjakan dengan menggunakan NBM 10 dan NBM 250, dan tetap menggunakan nilai saklar (NS) 250 mA.



Mengukur Besaran Bedapotensial listrik (V)

Untuk mengukur bedapotensial listrik pada rangkaian di atas :

Keterangan :

NJ = Nilai Jarum

NS = Nilai Saklar

NBM = Nilai Batas Maksimum

Alat ukur beda potensial listrik disebut voltmeter dan memiliki nilai batas maksimum NBM :

Contoh 02 : (Menentukan nilai bedapotensial dengan membaca alat ukur voltmeter)

Perhatikan gambar di bawah ini, lalu tentukan nilai bedapotensial listrik sesuai dengan laporan ilmiah. Jika menggunakan nilai batas maksimum (NBM) 250 dan nilai saklar 10 volt dc.

Maka silahkan coba kerjakan dengan menggunakan NBM 10 dan NBM 50, dan tetap menggunakan nilai saklar (NS) 10 volt.

 2)      Hukum ohm

            “Kuat arus dalam suatu rangkaian sebanding dengan tegangan pada ujung – ujung

              rangkaian dan berbanding terbalik dengan hambatan rangkaian”.







                         Rangkaian Percobaan Ohm :



Kode warna :

Resistor ada dua model, resistor tetap (fixed resistor) dan resistor tidak tetap (variable resistor). Yang dimaksudkan model di sini adalah nilai-nya, ada resistor yang bernilai tetap dan ada resistor yang bernilai tidak tetap.Untuk resistor yang bernilai tetap biasanya menggunakan kode warna, ada yang memiliki empat kode warna dan lima kode warna. Namun disini kita hanya membahas resistor yang memiliki empat kode warna. Sedangkan resistor dengan lima kode warna silahkan anda cari sebagai tugas mandiri.

        Tugas Mandiri : Cari Tabel Kode warna Resistor

Resistor tidak tetap (Variable Resistor) :

Potensiometer 50K

Jika pada 50K pada potensiometer, nilai resistor berubah dari 0 Ω (minimum) hingga nilai 50 kΩ (maksimum).

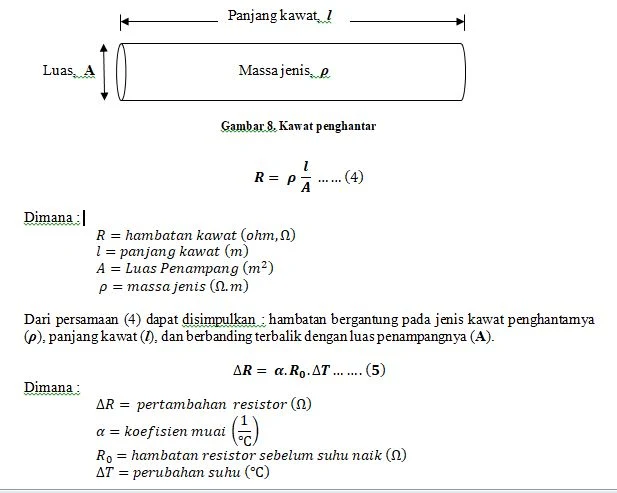

 3) Hambatan Jenis

PENULIS : PARULIAN SIMORANGKIR
