SERI 9 : INDUKSI ELEKTROMAGNETIK

Tahun Pembelajaran  : 2023 / 2024

Semester                 : II(Dua)

Kelas                       : IX  SMP

Hari / tanggal           :



Pilihan Berganda



1    Berdasarkan gambar dibawah ini dapat ditentukan bahwa .....

















a.   X menjadi kutub selatan magnet tetap.

b.  Y menjadi kutub selatan magnet sementara.

c.   Y menjadi kutub utara magnet tetap.

d.  X menjadi kutub selatan magnet sementara.



2        Seutas kawat berisolasi dililitkan mengitari

    sebatang besi. Di dekat batang ada sebuah

    magnet kecil. Ketika saklar ditutup, manakah

    berikut ini yang tidak terjadi ?









a.   arus mengalir dalam kawat

b.  sebuah medan magnet dibentuk

c.   magnet kecil ditarik ke kumparan

d.  batang besi dimagnetkan



3       Pada gambar di bawah ini, ditampilkan dua inti

    besi silinder, terpisah kira-kira sejauh 1 cm.

    Kedua rangkaian adalah identik kecuali yang

    kiri mempunyai sebuah saklar. Ketika saklar

    ditutup, celah yang ditandai X .......



















a.   cenderung meningkat

b.  tetap sama

c.   cenderung menurun

d.  meningkat kemudian menurun



4       Besarnya gaya yang dialami seutas kawat lurus

    berarus listrik di dalam suatu medan magnetik tidak

    bergantung pada .....

a.   panjang kawat

b.  inti kumparan

c.   kuat arus listrik

d.  jenis kawat penghantar

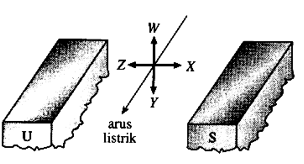

5    Seutas kawat penghantar panjang di antara

    kutub-kutub sebuah magnet kuat dan arus

    listrik dialirkan melalui kawat seperti tampak

    pada gambar. Kawat akan mengalami gaya ......

















a.   gaya berarah ke W

b.  gaya berarah ke X

c.   gaya berarah ke Y

d.  gaya berarah ke Z

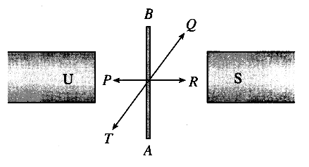

6    Ketika elektron-elektron mengalir dari titik A ke titik B dalam kawat seperti gambar di bawah ini. Arah gaya yang dihasilkan pada kawat adalah ke arah .......







a. P      b. R        c. Q             d. T





7    Jika panjang kawat koduktor L digerakkan dengan

    kelajuan, maka gaya gerak listrik pada kawat akan

    bertambah besar bila .........

a.   B diperkecil dan v diperbesar

b.  B dibuat tetap dan v diperkecil

c.   B dan v diperkecil

d.  B dan v diperbesar



    8    Gambar di bawah menunjukkan rangkaian alat-alat

        yang digunakan untuk percobaan GGL induksi.







      Di antara faktor-faktor di bawah ini :

1.  jumlah lilitan

2.  kekuatan magnet

3.  kecepatan relatif dari magnet

4.  diameter kawat kumparan



Yang berpengaruh terhadap besarnya GGL induksi yang dihasilkan adalah .......

a.  1, 2, dan 3 benar

b.  1 dan 3 benar

c.   2 dan 4 benar

d.  4 saja benar





    9    Perhatikan gambar di bawah ini.















        Arus induksi akan mengalir dalam resistor dengan

        arah ......dari.

        a.  Titik a ke b

        b.  Titik b ke a

        c.   Searah dengan B

        d.  Ke atas



10  . Perhatikan gambar di bawah ini .



















    Arah arus induksi yang melalui resistor bila kawat PQ

    digeser ke kanan dengan kecepatan adalah .....

    a.  P ke Q

    b.  Q ke P

    c.   Searah v

    d.  Searah B



Uraian :



11  . Gambar di bawah ini menunjukkan transformator

      dengan efisiensi 75 % dengan kumparan sekundernya

  dihubungkan dengan sebuah lampu L.









        Maka tentukan nilai hambatan pada lampu.



12  .Gambar ini melukiskan transformator dengan efisiensi











    50 % dengan kumparan sekundernya dihubungkan

    dengan sebuah lampu L. Besarnya daya listrik pada

    lampu.



13   Sebuah tranformator memiliki tegangan primer

    sebesar 100 V dan arus primer 10 A. Jika efisiensi

    transformator 75 %, maka energi yang hilang

    selama 1 menit adalah sebesar dalam satuan kilo joule.



14  .Suatu kumparan terdiri dari 200 lilitan dengan

    penampang ( panjang 10 cm dan lebar 5 cm )

    diputar dengan kecepatan sudut 60 rad/s tegak

    lurus dalam medan magnetik homogen

    0,5 T. Gaya gerak listrik antara kedua ujung

    kumparan.



15.Transformator memiliki perbandingan

    jumlah lilitan pada kumparan primer dan

    sekunder 1 : 4. Tegangan dan kuat arus

    pada kumparan primer masing – masing

    16 volt dan 2A. Jika daya rata – rata yang

    berubah menjadi kalor pada transformator

    tersebut sebesar 8 watt. Hitunglah tegangan

    dan arus keluaran dari transformator tersebut.
