PERTEMUAN - 5 MAGNET

Pada kesempatan kali ini kita akan berbagi materi tentang Gaya

Lorentz yang merupakan gaya yang ditimbulkan oleh sebuah magnet.

Berikut akan kita bahas beberapa pokok bahasan yang berkaitan

dengan gaya Lorentz.

Daftar isi :

1. Defenisi Gaya Lorentz

2. Aturan Telapak Tangan Kanan

3. Penerapan Gaya Lorentz

    3.1. Pengeras suara

    3.2. Motor Listrik

    3.3. Galvanometer

C.   Gaya Lorentz

1. Mengamati Gaya Lorentz

Oerstead menyatakan bahwa penghantar berarus listrik yang

sengaja diletakkan di daerah medan magnetik akan

mengalami suatu gaya, yang disebut dengan gaya Lorentz.

Kesimpulan,
Gaya lorentz berbanding lurus dengan kuat medan magnet(B),

kuat aruslistrik(i) dan panjang kawat (l).

2. Aturan telapak tangan kanan

Contoh 01:

Seutas pita aluminium 10 cm diberi aliran arus listrik 1,5 A

yang berada di ruang Utara – Selatan magnet ladam 2,0 T.

Pita aluminium akan loncat ke atas akibat dorongan gaya

sebesar … N.

A. 0,1

B. 0,2

C. 0,3

D. 0,4

Pembahasan :

Gaya yang membuat pita aluminium melompat, F :

Kunci : C

3. Penerapan Gaya Lorentz

Prinsip timbulnya gaya lorentz pada kawat penghantar berarus

listrik dapat dimanfaatkan pada berbagai alat yang dapat

mengubah energi listrik menjadi energi gerak. Seperti motor

listrik, loud speaker, galvanometer, dan lain sebagainya.

a) Pengeras suara



























Komponen dasar pengeras suara terdiri dari tiga bagian,

yaitu :

· Kerucut kertas

· Kumparan suara (silinder yang dikitari kawat tembaga)

· Magnet permanen berbentuk silinder

    (kutub Utara di tengah dan dikelilingi oleh

    kutub Selatan)

Kerucut kertas dipasang sedemikian rupa sehingga dapat

bergetar maju mundur. Ketika bergetar, kerucut mendorong

dan menarik partikel udara sekitarnya (depan) sehingga

menciptakan gelombang – gelombang bunyi.

Maju mundurnya kerucut kertas, merupakan prinsip dari

gaya Lorentz. Sebab arus bolak – balik menyebabkan kerucut

kertas bergerak maju mundur mengikuti frekuensi arus ac.

b)  Motor listrik

Alat yang mengubah energi listrik menjadi

alat gerak (berputar).



Prinsip motor listrik dc :

“Jika arus listrik dari batu baterai dilewatkan melalui dua

penghantar tembaga yang terdapat diantara dua kutub magnet

(Utara – Selatan). Kawat penghantar yang dimaksud adalah loop kumparan. Maka loop kawat penghantar akan mengalami gaya

Lorentz ke atas dan ke bawah secara periodik (bergantian).

Sehingga gaya Lorentz akan memutar loop. Loop tidak akan

berputar secara terus menerus, sebab akan dapat memelintir

kawat – kawat penguhubung pada baterai. Tepatnya setelah

setengah putaran, arus listrik dalam loop akan berbalik arah”.

Loop dapat dibuat berputar terus dengan menghubungkan

ujung tiap loop dengan setengah lingkaran keping tembaga.

Setengah lingkaran keping tembaga ini disebut cincin belah

atau komutator.

Untuk menghasilkan efek putaran lebih kuat pada kumparan,

dapat dilakukan dengan cara :

1)     Menaikkan kuat arus masuk ke dalam loop

2)     Menggunakan magnet permanen yang lebih kuat

3)     Menambah jumlah lilitan kumparan (loop)

4)     Menggunakan kumparan yang lebih besar

5)     Melilitkan kumparan pada inti besi lunak

Penerapan gaya Lorentz pada motor listrik paling banyak kita

jumpai dalam kehidupan kita sehari – hari, misalnya :

·  Mesin cuci elektronik ( 3 motor listrik )

·  Bor listrik

·  Pengering rambut

·  Kereta api super cepat ( kecepatan diatas 200 km/jam)

·  Motor listrik

c) Galvanometer

Galvanometer adalah alat ukur yang digunakan untuk

mendeteksi adanya arus listrik. Amperemeter dan Voltmeter mengandung galvanometer. Dan prinsip kerja Galvanometer

sama seperti motor listrik, yaitu berputarnya kumparan karena munculnya dua gaya Lorentz yang sama besar namun arahnya berlawanan.

PERTEMUAN - 3 MAGNET

     "TEORI KEMAGNETAN"

      Pada kesempatan kali ini saya akan berbagi pengalaman belajar

    tentang teori Kemagnetan. Dilanjutkan dengan teori pembuatan

    magnet. Melalui magnet elementer yang ditunjukkan sebuah

    anak panah. Pangkal anak panah sebagai (gambaran) kutub

    Selatan dan ujung panah (gambaran) kutub Utara.



    Daftar isi :

    1. Teori Kemagnetan

    2. Metode Pembuatan magnet

    3. Aturan Tangan Kanan

    4. Tehnik Menghilangkan sifat Magnet

    5. Tehnik Menyimpan Magnet

    1. Teori Kemagnetan

    Setiap benda pasti memiliki penyusun benda tersebut dalam

    satu – kesatuan yang bulat dan utuh. Demikian juga untuk

    magnet, disusun oleh partikel terkecilnya yang disebut dengan

    magnet elementer. Sehingga sebuah magnet besar dapat

    disimpulkan disusun oleh magnet – magnet elementer.

Sebuah magnet disusun oleh magnet elementer, dengan rapi

    dan teratur dalam pola Selatan dan Utara.

Sebuah bahan magnet juga disusun oleh magnet elementer,

akan tetapi susunan magnet elementernya tidak rapi dan tidak

teratur. Dari kedua gambar di atas terlihat perbedaan magnet

elementer yang terdapat pada sebuah magnet dengan

sebuah bahan magnet (belum menjadi magnet).

    Batang besi dengan tampilan magnet elementer yang belum

    beraturan dililitin kawat penghantar. Masih terlihat belum teratur menunjukkan besi tersebut belum menjadi magnet.



Batang besi dengan tampilan magnet elementer

yang teratur menunjukkan besi kini sudah menjadi sebuah

magnet.

2. Metode Pembauatan, Menghilangkan,

    dan Menyimpan Magnet

Metode Pembuatan Magnet

Membuat bahan magnetik menjadi sebuah magnet pada

prinsipnya adalah bagaimana merubah magnet elementer

dari tidak teratur menjadi beraturan. Membuat bahan

magnet menjadi magnet dapat dilakukan dengan tiga

metode berikut.

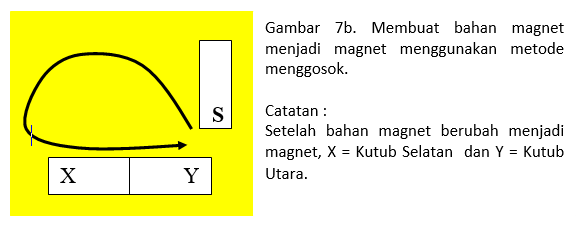

a) Menggosok

Menggosok bahan magnet dengan sebuah magnet dengan
waktu yang cukup lama, dengan pola yang teratur,

dan tidak boleh terjedah (harus kontinu). Perhatikan gambar

pembuatan magnet dengan menggunakan metode menggosok

berikut. Dan perhatikan tiap ujung bahan magnet beserta ujung

(kutub) magnet yang digunakan unutuk menggosok.

b) Induksi

Merubah bahan magnetik menjadi magnet dengan

menggunakan metode induksi, harus dilakukan dengan

mendekatkan bahan magnet ke magnet. Perlu diingat

kondisi antara magnet dengan bahan magnet tidak

boleh bersatu (menempel), dan dilakukan dalam waktu

lama. Maka bahan magnet akan berubah menjadi

sebuah magnet, seperti gambar di bawah ini.

Setelah selesai, bahan magnetik akan memiliki kutub,

X = Kutub Selatan dan Y = kutub Utara.

c) Elektromagnetik

Metode pembuatan magnet dengan cara melilitkan kawat

penghantar sedemikianrupa, kemudian dialiri arus listrik

dc (searah), seperti gambar di bawah ini.

Aturan tangan kanan :

Menghilangkan sifat Magnet

Sifat magnet pada logam dapat hilang oleh karena pemanasan
atau pemukulan. Untuk proses pemanasan, logam akan

mengalami pemuaian hingga magnet elementer yang semula

teratur berubah menjadi tidak beraturan. Hal yang sama terjadi

juga bila dilakukan pemukulan terhadap magnet.

Dimana magnet elementernya mengalami cacat sehingga

sifat magnetnya akan hilang.

Cara menyimpan magnet

Untuk menyimpan magnet, anda harus memperhatikan tiga
alasan di bawah ini.

(1) Jauhkan dari medan listrik

(2) Jangan dipanaskan

(3) Simpan magnet dengan cara berpasangan, artinya kutub

    magnet ditutup dengan jenis kutub berbeda, lihat gambar

    di bawah ini.























Cara menyimpan magnet

(1) Simpan magnet batang secara berpasangan dengan

    kutub – kutub tidak sejenis saling berseberangan.

(2) Jauhkan dari medan listrik

(3) Jangan dipanaskan

Gambar 8 menjelaskan cara menyimpan magnet agar sifat

magnetnya tetap dapat dipertahankan.

PERTEMUAN - 1 MAGNET

SIFAT - SIFAT BAHAN MAGNET

Selamat datang di blog saya,

Pada kesempatan kali ini saya akan memposting materi

pembelajaran tentang magnet. Pada kesempatan kali ini

saya akan berbagi pengalaman tentang apa itu bahan

magnet, dan klasifikasi kemagnetan.

Daftar isi :

1. Defenisi Magnet

2. Bahan  Magnet

3. Klasifikasi Magnet

4. Konsep Kutub Magnet

5. Konsep Garis Magnet

Magnet merupakan logam yang dapat menarik jenis logam
lainnya dengan kuat atau lemah.

A.    Sifat – sifat Magnet

1. Bahan Magnetik

Berdasarkan kuat atau lemahnya tarikan magnet, bahan magnet

dapat diklasifikasikan menjadi 3 kelompok.

a) Ferromagnetik

    Bahan magnetik yang ditarik magnet dengan kuat

    Contoh : Baja, cobalt, besi, nikel, dan lain – lain

b) Paramagnetik

    Bahan magnetik yang ditarik magnet dengan lemah

    Contoh : Aluminium, tembaga, timah, dan lain – lain.

c) Diamagnetik

    Bahan magnetik yang tidak ditarik magnet sama sekali

    Contoh : kayu, karet, kaca, plastik, dan lain – lain

2. Magnet Keras atau Magnet Lunak

Bahan magnet untuk jenis ferromagnetik masih harus

diklasifikan ke dalam magnet keras dan magnet lunak.

Klasifikasi magnet keras dan lunak didasarkan kepada

kemampuan magnet menyimpan sifat magnetnya

lebih lama (kuat/permanen) atau singkat (sementara).

Bahan – bahan Magnet Keras

Bahan magnet jenis ini sangat sukar untuk dijadikan magnet,

namun bila bahan ini telah menjadis sebuah magnet, sifat

magnetnya juga akan sukar hilang dan cenderung bertahan

lama (permanen).

Contoh bahan magnet keras :

baja, stainles, pita kaset, dan alcomax (besi padu)

Bahan – bahan magnet lunak

Lebih mudah dijadikan sebagai magnet, tetapi sifat magnetiknya

pun lebih mudah hilang (sementara). Kelompok bahan magnet

lunak ini umumnya digunakan untuk pembuatan elektromagnetik.

Contoh bahan magnet lunak : besi dan paduan nikel.

3. Konsep kutub Magnet

Daya tarik paling kuat terletak pada ujung – ujung sebuah

magnet dan disebut dengan kutub magnet. Karena pada ujung

magnet terdapat banyak garis – garis gaya magnet.

Jika dua kutub sejenis diketemukan akan terjadi gaya

tolak – menolak. Dan jika dua kutub berbeda jenis

diketemukan akan terjadi tarik – menarik, seperti

gambar di bawah ini.

Dua kutub Utara sejenis terjadi tolak - menolak, hingga

tercipta daerah dimana tidak terdapat medan magnetik

(B = 0).

Dua kutub Selatan sejenis terjadi tolak - menolak,

hingga tercipta daerah dimana tidak terdapat medan

magnetik (B = 0).

Ketika kutub Utara didekatkan dengan kutub Selatan

terjadi tarik menarik hingga tidak membuat daerah

B = 0.

4. Konsep Garis Magnet

Garis gaya magnet merupakan garis khayal semata dan

memudahkan untuk mempelajari tentang magnet.

a) Garis magnet terdapat paling banyak menunjukkan

    tempat tersebut sebagai kutub.

b) Garis magnet tidak pernah berpotongan, melainkan

    bersinggungan semata

c) Kutub sejenis akan tolak - menolak dan kutub berbeda

    jenis akan tarik - menarik.
