SMA WR SUPRATMAN 2 MEDAN
Tahun Pelajaran : ...............................
Semester : II (Dua)
Mata Pelajaran : Fisika
Kelas : XII - MIPA
Materi Ajar : Gaya gerak listrik (GGL)
Hari/tanggal : ..................................
Waktu : ...................................
Daftar Isi :
1. Materi
* Kuat arus
* Tegangan Jepit
* Hukum Ohm
2. Soal Latihan Mandiri
Konsep Gaya Gerak Listrik (GGL)
maka kuat arus listrik, I :
Keterangan :
I = kuat arus listrik (A)
ε = sumber ggl (volt)
R = hambatan luar (ohm)
r = hambatan dalam baterai (ohm)
Tegangan Jepit (Vj)
Keterangan
Vj = Tegangan jepit (volt)
I = kuat arus listrik (A)
ε = sumber ggl (volt)
r = hambatan dalam baterai (ohm)

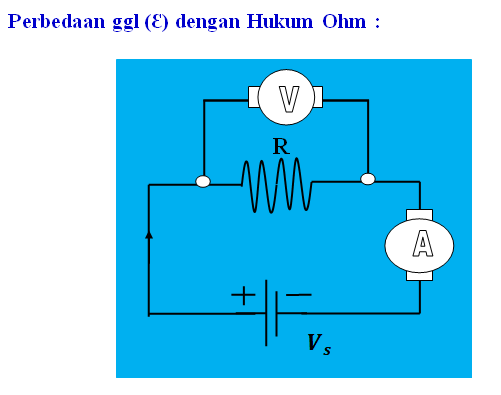

Perbedaan ggl (ε) dengan hukum Ohm :
Hukum Ohm
Keterangan :
i = kuat arus listrik (A)
Vs = tegangan sumber (V)
R = hambatan luar (ohm)
Contoh : 1
Tiga
buah resistor masing – masing 2Ω, 3Ω, dan 6Ω disusun paralel lalu dihubungkan dengan sumber tegangan 3,0 volt ; 0,5Ω. Hitunglah kuat arus yang mengalir pada rangkaian …
a)
Menggunakan
gaya gerak listrik
b)
Menggunakan
hukum ohm
Pembahasan :
Menggunakan GGL
Menggunakan Hukum Ohm
Catatan menyelesaikan contoh di atas, sangat kebetulan sekali hasil akhirnya sama. Bukan berarti untuk soal yang lain tidak akan memberikan hasil yang sama.
Contoh : 2
Perhatikan gambar rangkaian listrik di bawah ini,
a) Kuat arus yang mengalir pada rangkaian
b) Berapa tegangan antara ujung - ujung resistor 3 ohm
c) Berapa tegangan jepit baterai
Pembahasan
bagian a) menghitung kuat arus
bagian b) Menghitung tegangan antara ujung - ujung R
V = I x R
V = 3 x 3
V = 9 volt
bagian c) menghitung tegangan jepit baterai
LATIHAN MANDIRI
Pilihan Berganda
Soal : 1
Ilmuwan yang pertama kali berhasil membuat sel
listrik adalah .......
A.
Andre
Marie Ampere
B.
Alessandro
Volta
C.
Luigi
Galvani
D.
George
Lechanche
Soal : 2
Sel sederhana tidak cocok digunakan bagi
keperluan sehari-hari, karena adanya
peristiwa .........
A.
depolarisasi
B.
pengenceran
C.
polarisasi
D.
pengendapan
Soal : 3
Katoda sel volta terbuat dari .........
A.
lempeng
Zn
B.
Batang
karbon
C.
lempeng
Cu
D.
tutup
kuningan
Soal : 4
Anoda pada sel timbal asam terbuat dari
........
A.
seng
B.
timbal
C.
timbal
dioksida
D.
tembaga
Soal : 5
Cara untuk menghilangkan lapisan H2
pada elektroda dalam sel kering .........
A.
elektrolit
dijadikan pasta
B.
ditambah
larutan NH4Cl
C.
elektroda
Cu diganti dengan arang
D.
elektroda
negatip sebgai tempat elektrolit
Soal : 6
Berikut ini adalah keuntungan sel alkalin
kecuali ..........
A.
dapat
lebih awet atau tahan lama
B.
dapat
menghasilkan beda potensial rata-rata 1,5 V
C.
dapat
dikembalikan karena merupakan sel sekunder
D.
lebih
praktis karena ringan dan tidak membasahi tempat
Soal : 7
Bagian sel karbon seng yang berfungsi sebagai
elektrolit adalah ........
A.
batang
karbon
B.
asam
sulfat
C.
amonium
klorida
D.
mangan
dioksida dan serbut karbon
Soal : 8
Pada peristiwa pengisian aki, terjadi perubahan
.........
A.
energi
kimia menjadi energi listrik
B.
energi
listrik menjadi energi cahaya
C.
energi
listrik menjadi energi kimia
D.
energi
kimia menjadi energi cahaya
Soal : 9
Tegangan yang diukur oleh voltmeter ketika
baterei dihubungkan dengan beban
disebut ..........
A.
tegangan
sekunder
B.
tegangan
jepit
C.
gaya
gerak listrik
D.
tegangan
primer
Soal : 10
Yang merupakan sel sekunder adalah .......
A.
sel
karbon seng
B.
sel
sederhana
C.
sel
alkalin
D.
sel
natrium sulfida
Soal : 11
Elektrolit dari sel alkalin adalah ........
A. pasta
potassium hidroksida dan seng oksida
B. pasta
potassium hidroksida dan mangan oksida
C. pasta
ammonium klorida
D. pasta
dioksida dan serbuk karbon
Soal : 12
Sel yang cocok untuk penerbangan antariksa
adalah .......
A.
sel
nicad
B.
sel
surya
C.
sel
natrium sulfida
D.
fuel
cell
Soal : 13
Sel kering yang dapat dimuati ulang adalah ..........
A. sel
timbal asam
B. sel
volta
C. sel
natrium sulfida
D. sel
alkalin
Soal : 14Baterei mobil mainan anak dapat diestrum berulangkali. Baterei ini terdiri dari beberapa sel, dimana tiap selnya terdiri dari .........
A. nikel hidroksida sebagai anoda dan cadmium sebagai anoda.
B. nikel hidroksida sebagai anoda dan cadmium sebagai katoda
C. batang karbon sebagai anoda dan nikel sebagai katoda
D. batang karbon sebgai katoda dan nikel sebagai anoda
Soal : 15
Elektrolit dari batu baterei biasa ( bukan alkalin ) adalah ........
A. pasta kalium hidroksida dan seng oksida
B. pasta kalium hidroksida dan mangan oksida
C. pasta amonium klorida
D. pasta mangan dioksida dan serbuk karbon
Soal : 16
Sel yang mengubah energi kimia yang dikandung bahan bakar langsung ke energi listrik adalah ...........
A. sel nicad
B. sel surya
C. sel natrium sulfida
D. fuel cell
Soal : 17
Sel yang menggunakan bahan bakar H2 dan O2 adalah ..........
A. Sel NaS
B. sel surya
C. Fuel cell
D. sel alkalin
Soal : 18
Hasil pembakaran dalam fuel cell adalah .......
A. H2
B. O2
C. H2O
D. NH4
Soal : 19
Beda potensial antara kutub-kutub sel ketika sumber tidak mengalirkan arus listrik adalah ..........
A. tegangan sekunder
B. tegangan jepit
C. gaya gerak listrik
D. tegangan primer
Soal : 20
Sel yang terdiri dari dua semikonduktor yang tidak sejenis ( p dan n ) yang peka terhadap efekfotolistrik adalah ...........
A. Sel NaS
B. sel surya
C. Fuel cell
D. sel alkalin
Penulis : Parulian Simorangkir, S.si., S.Pd
Guru Fisika di kelas IX - SMP
SMP WR Supratman 2 Medan
