INDUKSI MAGNETIK XII PTN

 Soal : 1

Perhatikan gambar di bawah ini.

Sebuah kawat lurus dialiri elektron dengan arah seperti pada gambar di atas. Aliran elektron menghasilkan arus 8A. Besar dan arah induksi magnet di titik P adalah .........

A.   4 x 10 ^{- 5} T tegak lurus menjauhi bidang kertas.

B.   4 x 10 ^{- 5} T tegak lurus menuju bidang kertas.

C.   5 x 10 ^{- 5} T ke kanan.

D.  5 x 10 ^{- 5} T ke kiri.

E.   9 x 10 ^{- 5} T tegak lurus menuju bidang kertas.



Kunci : B



Soal : 2

Dua kawat lurus masing-masing berarus I dengan arah seperti pada gambar. Induksi magnet dititik P adalah ........

Kunci : B



Soal : 3

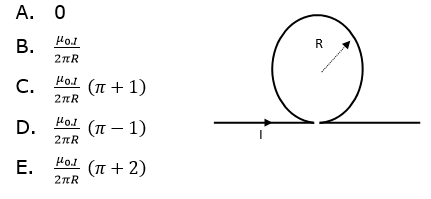

Kawat lurus panjang dibengkokkan sehingga berbentuk seperti gambar di bawah ini. Jika arus I dalam ampere dan jari-jari lingkaran dalam meter, maka kuat medan magnet di pusat kawat loop adalah .......

Kunci : D



Soal : 4

Dua kawat melingkar identik sepusat dan saling tegak lurus satu sama lain. Kedua kawat dialiri arus yang sama besar, maka perbandingan medan magnet total terhadap medan magnet oleh sebuah kawat melingkar adalah ..........

A.  1 : 1

B.  1 : 2

C.  2 : 1

D. 1 : √2

E.  √2 : 1



Kunci : E

Soal : 5

Dua kawat lurus dalam posisi saling bersilangan seperti ditunjukkan

pada gambar di bawah ini.

Kuat medan magnetik pada titik P adalah ......... x 10 ^{- 4} T.

A.   1

B.   √2

C.   √3

D.  √5

E.   3



Kunci : D



Soal : 6

Kawat ringan AB yang dapat bergerak bebas ternyata diam di tempat ketika kawat dialiri arus I = 40 A. Bila panjang AB = 25 cm, massa kawat AB = 2 gram, Tinggi kawat AB dari kawat di bawahnya (h) adalah .......... mm.

A.  2,50

B.  3,00

C.  3,75

D. 4,00

E.  4,25



Kunci : D

Soal : 7

Muatan positip q⁺ dengan kecepatan v dalam medan magnetik B . Sudut antara B dan  adalah 30⁰. Muatan ini akan mengalami gaya sebesar ...........

Kunci : E



Soal : 8

Perhatikan gambar berikut.

Perhatikan gambar di atas . Kedua kawat dialiri arus yang sama besar sebesar I dengan arah yang berlawanan sehingga kedua kawat berada dalam keadaan seimbang seperti gambar di atas. Bila massa persatuan panjang kawat adalah 40 gr/m, besar I² adalah .... x 10⁴ Ampere².

A.  √3

B.  2√3

C.  3√3

D. 4√3

E.  5√3



Kunci : D



Soal : 9

Sebuah proton bergerak dengan kelajuan v tepat di bawah ini.

Kawat berarus listrik pada jarak y.Arah gaya magnet yang dialami proton adalah ........

A.   ke atas mendekati kawat.

B.   ke bawah  menjauhi kawat.

C.   masuk bidang gambar.

D.  keluar bidang gambar.

E.   ke kanan searah kecepatan elektron.



Kunci : A



Soal : 10

Perhatikan gambar di bawah ini!

Ketika saklar ditutup, batang besi akan .....

A.  bergetar ke atas dan ke bawah

B.  bergetar ke utara dan selatan magnet

C.  bergerak ke atas meja

D. bergerak ke bawah saja

E.  tetap pada posisinya.



Kunci : C



Soal : 11

Bila induksi magnetik di titik P adalah nol, nilai X adalah .......

A.  10 cm

B.  20 cm

C.  30 cm

D. 40 cm

E.  50 cm



Kunci : E



Soal : 12

Kuat arus yang mengalir dalam kawat adalah 5 A. Bila kuat medan listrik di titik P adalah nol, nilai r adalah ........ cm.

Kunci : C

Soal : 13

Sebuah toroida dengan jari-jari 20 cm dialiri arus listrik sebesar 10 A.

Jika kuat medan magnetik yang timbul disumbu toroida sebesar 1,8 x

10 ^{- 4} T, banyak lilitan toroida adalah ..... lilitan.

A.62

B.36

C.24

D. 18

E. 9



Kunci : D

Soal : 14

Kawat P berarus listrik 0,3 A dan kawat Q berarus listrik 0,4 A dengan

arah yang sama dengan kawat P. Kedua kawat sejajar dan terpisah

sejauh 1 m. Besarnya induksi magnetik di suatu titik 60 cm dari P dan

80 cm dari Q adalah  ....... Tesla.



Kunci  : B



Soal : 15

Sebuah elektron bergerak dengan kecepatan 10⁷ m/s memasuki suatu medan listrik sehingga menempuh lintasan dari A ke B seperti pada gambar di bawah ini.

Besar dan arah medan magnet adalah .........

A.  0,15 x 10 ^{- 3} T arah keluar bidang gambar.

B.  1,14 x 10 ^{- 3} T arah menuju bidang gambar.

C.  1,50 x 10 ^{- 3} T arah keluar bidang gambar.

D. 0,15 x 10 ^{- 3} T arah ke atas.

E.  1,14 x 10 ^{- 3} T arah keluar bidang gambar.



Kunci : B





Soal : 16

Perhatikan gambar berikut

Perhatikan gambar di atas. Sebuah kawat B dapat bergerak bebas pada sebuah rel penjepit. Di atas kawat B diletakkan sebuah kawat A yang dialiri dengan kuat arus 150 A sehingga kawat B bergerak naik ke atas sampai mencapai keadaan seimbang pada saat berada 2,5 cm dari kawat A. Bila massa persatuan panjang kawat B adalah 0,1 gr/cm, besar kuat arus yang mengalir pada kawat B adalah .............

Kunci : B





Soal : 17

Besar dan arah gaya total yang bekerja pada kawat ABCD adalah ...........

A.  37,5 x 10 ^-6 T ke arah atas

B.  15,0 x 10 ^-6 T ke arah bawah

C.  22,5 x 10 ^-6 T ke arah bawah

D. 45,0 x 10 ^-6 T ke arah atas

E.  10,5 x 10 ^{- 6} T kea rah kanan



Kunci : C

Soal :18

Pada gambar di bawah ini, arah medan magnetik homogen ke atas menembus budang gambar. Jika sebuah elektron bebas bergerak dengan laju tetap v ke arah utara (U) maka gaya magnetik menyebabkan lintasan gerak elektron membelok ke arah……..

A.  timur (T)

B.  barat (B)

C.  selatan (S)

D. atas

E.  bawah



Kunci : B

Soal : 19

Kawat berbentuk U di gantung di titik a dan b dan dapat bergerak bebas, P dan Q kutub-kutub baterei. Jika magnet batang diletakkan di bagian bawah. Kawat U akan menyimpang seperti pada gambar.

Arah arus pada kawat ab adalah .........

A.  dari a ke b

B.  dari b ke a

C.  dari Q ke b

D. dari a ke P

E.  dari Q ke P



Kunci : A
