SOAL UJIAN SEMESTER GANJIL TP 2016 / 2017

Soal persiapan menghadapi Ujian Akhir Semester pada Tahun Pelajaran 2016 / 2017  pada tingkatan SMP kelas IX.

1. Benda yang bermuatan listrik positif bila dihubungkan dengan tanah akan netral, karena …

1. Elektron dari tanah menuju ke benda

2. Muatan positif mengalir dari benda ke tanah

3. Elektron dari benda pindah ke tanah

4. Muatan positif mengalir dari tanah ke benda

2. Elektroskop adalah …

1. Alat untuk mengukur arus listrik

2. Alat untuk mendeteksi adanya muatan listrik pada suatu benda

3. Alat untuk memindahkan muatan listrik dari suatu benda ke benda lainnya

4. Alat untuk mengukur beda potensial listrik

3. Muatan negatif A menolak B dan menarik C, maka …

1. Muatan B negatif dan C netral

2. Muatan B negatif dan C positif

3. Muatan B negatif dan C juga negatif

4. Muatan B positif dan C juga positif

Pernyataan yang mungkin benar sesuai nomor …

1. (1) dan (3)

2. (1) dan (2)

3. (2) dan (3)

4. (2) dan (4)

4. Muatan listrik 3 coulomb mengalir melalui seutas kawat penghantar selama 4 sekon. Berapa kuat arus listrik yang mengalir dalam kawat tersebut dalam satuan ampere A.

1. 0,25

2. 0,50

3. 0,75

4. 1,0

5. Berikut merupakan sifat rangkaian paralel, kecuali …

1. Memperkecil nilai hambatan

2. Membagi tegangan

3. Tegangan sama besar

4. Membagi arus listrik

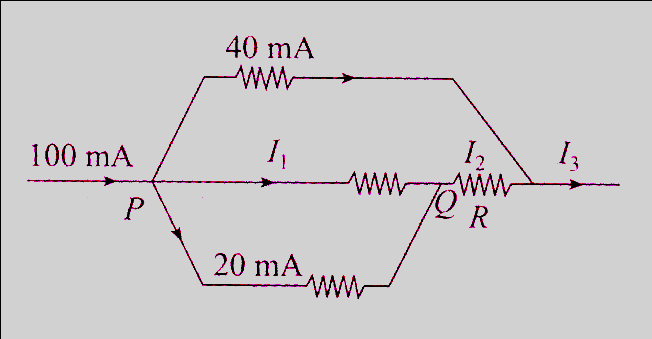

6. Perhatikan gambar di bawah ini!

Dari gambar di samping, maka kuat arus listrik I2.

1. 20 mA

2. 40 mA

3. 60 mA

4. 80 mA

7. Hambatan ekivalen dari rangkaian di bawah ini adalah …

1. 10 Ω

2. 20 Ω

3. 30 Ω

4. 40 Ω

8. Sebuah resistor memiliki kode warna merah – merah – merah – emas, maka nilai hambatan resistor tersebut adalah …

1. 1K2 ± 5%

2. 2K2 ± 5%

3. 3K2 ± 5%

4. 4K2 ± 5%

9. Untuk rangkaian seperti ditunjukkan, bacaan amperemeter A adalah …

1. 1,0 A

2. 1,2 A

3. 1,5 A

4. 2,0 A

10. Tiga resistor identik, pertama disusun paralel dan kemudian disusun seri. Nilai perbandingan hambatan pengganti dari susunan pertama dan susunan kedua adalah …

1. 9 : 1

2. 6 : 1

3. 1 : 9

4. 1 : 3

11. Yang merupakan sel sekunder adalah …

1. Sel – Nicad

2. Sel Karbon – Seng

3. Sel – Alkali

4. Sel – Volta

12. Ketika akumulator disetrum terjadi perubahan energi dari …

1. Listrik ke Kimia

2. Mekanik ke Listrik

3. Kimia ke Listrik

4. Listrik ke Mekanik

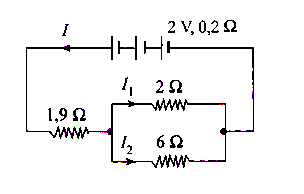

13. Tiga batu baterai, masing – masing dengan ggl 2V dan hambatan dalam 0,2Ω dirangkaikan seperti gambar di bawah ini. Maka kuat arus listrik yang mengalir pada I2 adalah …

1. 0,38 A

2. 1,12 A

3. 1,38 A

4. 1,50 A

14. Energi listrik yang dihasilkan oleh sebuah lampu pijar yang memiliki hambatan 6Ω ketika dialiri arus listrik selama satu menit adalah 1440 J. Maka kuat arus listrik yang mengalir melalui lampu pijar tersebut adalah …

1. 1,0 A

2. 2,0 A

3. 3,0 A

4. 4,0 A

15. Sebuah setrika listrik 200W/125V dipasang pada tegangan yang tepat selama 1 menit. Maka banyak energi listrik yang digunakannya adalah …

1. 10 000 J

2. 11 000 J

3. 12 000 J

4. 13 000 J

16. Pada kaca lampu pijar tercetak tulisan 75W/200V. Ketika lampu itu dihubungkan ke suplai listrik 240 V, maka daya disipasi pada lampu adalah …

1. 75 W

2. 96 W

3. 108 W

4. 150 W

17. Ketika mandi, Adit menggunakan 60 liter air yang suhu awalnya 15oC. Kemudian ia memanaskan air ini sampai suhunya 35oC dengan menyalakan pemanas 1,5 kW. Jika kalor jenis air 4200 J/kg oC, maka berapa lama Adit menunggu air hingga suhunya 35oC.

1. 16 menit

2. 36 menit

3. 56 menit

4. 60 menit

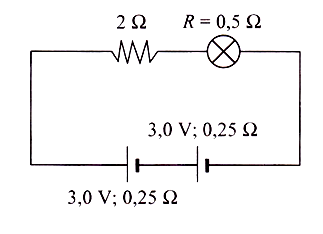

18. Jika lampu dinyalakan selama satu menit, daya listrik yang diserap oleh R adalah …

1. 0,25 W

2. 0,50 W

3. 1,00 W

4. 2,00 W

19. Daya listrik sebesar 3 Megawatt akan ditransmisikan dengan tegangan 150 kilovolt melalui penghantar kawat yang memiliki hambatan 10 ohm. Maka banyaknya daya yang hilang dalam kawat adalah …

1. 4 000 watt

2. 4 500 watt

3. 10 500 watt

4. 15 000 watt

20. Dalam sebuah rumah terdapat 4 buah lampu 20W, 2 buah lampu 60W, dan sebuah TV 60W. Setiap hari dinyalakan 4 jam. Jika 1 kWh tarif listrik Rp 300,00 dan biaya beban (abodemen ) rumah tersebut Rp 10.000,00. Maka biaya yang harus dibayarkan untuk selama satu bulan ( 1 bulan = 30 hari ).

1. Rp 9.360,00

2. Rp 10.000,00

3. Rp 19.360,00

4. Rp 20.000,00

Uraian – Objektif :

1. Dua muatan titik yang terpisah 1 meter saling tolak – menolak dengan gaya 9 N. Hitunglah gaya tolak kedua muatan titik jika jarak keduanya dijadikan 3 meter.

2. Tentukan batas minimum dan maksimum sebuah resistor yang memiliki kode warna coklat – merah – hijau – emas

3. Dua buah pemanas listrik, seperti gambar di bawah ini keduanya terdiri dari dua buah resistor. Pemanas pertama disusun oleh dua buah resistor yang dirangkai seri. Dan pemanas kedua dibuat dari resistor yang dirangkai paralel. Tentukan pemanas manakah yang membuat air lebih dahulu mendidih lebih cepat.

4. Perhatikanlah gambar di bawah ini, hitunglah nilai kuat arus listrik yang mengalir dalam rangkaian tersebut.

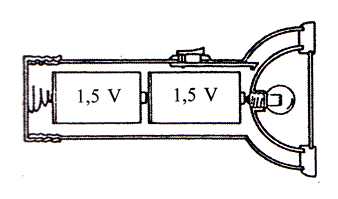

5. Perhatikan gambar senter di bawah ini, jika lampu yang digunakan adalah 5W. Hitunglah kuat arus yang mengalir dalam senter.
