PERTEMUAN - 6 MAGNET

Pada Kesempatan kali ini saya akan berbagi lagi materi ajar

tentang magnet di kelas IX SMP.

Daftar isi :

1. Defenisi Medan Magnet

2. Garis - Garis Gaya Magnet

3. Medan Magnetik Pada kawat di Aliri arus Listrik

4. Aturan Tangan Kanan

5. Elektromagnetik

Medan magnet

1. Defenisi Medan Magnet

Medan magnet merupakan daerah yang masih dipengaruhi

garis gaya magnet, hingga mampu menarik logam lain yang

berada di sekitar sebuah magnet.

Di luar dari pengaruh garis gaya magnet sudah bukan lagi

termasuk medan magnet. (B = 0)

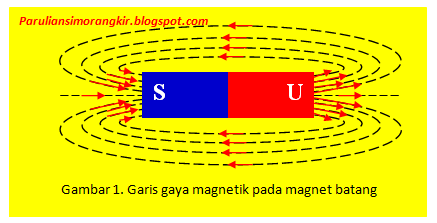

    2. Garis – garis Gaya Magnetik

Garis gaya magnet merupakan garis dalam bentuk imanjinasi
yang menandakan ada tarikan / tolakan dari sebuah magnet

pada area medan magnetnya.

Aturan garis gaya magnetik :

(1) Garis gaya magnetik selalu keluar dari kutub Utara

      magnet dan masuk kembali melalui kutub Selatan magnet

(2) Garis – garis gaya magnetik tidak pernah saling berpotongan

(3) Tempat yang garis gaya magnetiknya rapat menunjukkan

    medan magnetik kuat. Sebaliknya, tempat yang

    garis – garis gaya magnetiknya renggang menunjukkan

    medan magnetik lemah.



Kutub yang sejenis akan tolak – menolak dan kutub berbeda

jenis akan tarik – menarik.



    3. Medan Magnetik di sekitar Kawat Berarus

Oerstead menyatakan pada sekitar kawat yang dialiri
arus listrik terdapat medan magnetik.
Berarti Medan listrik dapat menghasilkan medan magnetik
di sekitar kawat yang berarus listrik.



4. Aturan tangan Kanan

Aturan tangan kanan digunakan untuk menentukan arah

gaya magnetik pada kawat yang dialiri arus listrik.

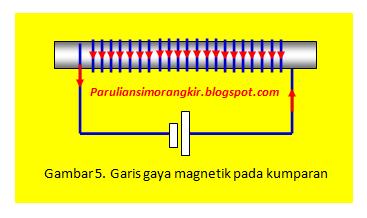

Garis gaya magnetik pada kumparan berarus listrik

Untuk menentukan garis gaya magnetik di sekitaran
kumparan yang dialiri arus listrik kita dapat menggunakan
aturan tangan kanan seperti gambar berikut.



Ibu jari menunjukkan arah kutub Utara magnet dan di

belakang sudah pasti kutub Selatan.

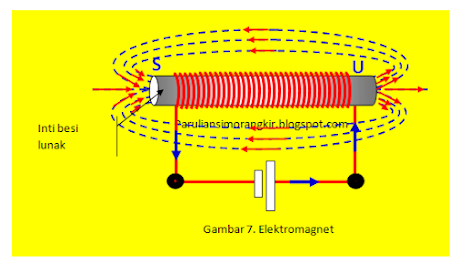

    5. Elektromagnet

Pembuatan magnet dengan melilitkan kawat penghantar
dan kemudian diberi aliran arus listrik searah (arus dc).
Dan sifat magnetnya bersifat sementara (temporer).

Elektromagnet secara umum memiliki inti besi lunak,
sehingga sifat kemagnetannya bersifat sementara.

Selama arus listrik dc masih mengalir dalam kawat

penghantar yang dibuat melilit pada inti besi lunak

tersebut.



    6. Aplikasi Elektromagnet

Sifat kemagnetan banyak digunakan dalam kehidupan

kita sehari – hari, bahkan dalam dunia teknologi sangat

banyak sekali. Dan secara umum sifat kemagnetan

yang digunakan adalah sifat magnet sementara.

Disesuaikan dengan kebutuhan dan dapat dikendalikan

secara sistematis serta praktis.



Berikut beberapa contoh aplikasinya :

·  Beli listrik

·  Relai magnetik

·  Pesawat telepon

·  Kereta api cepat

·  dsb
