SERI - 2 SOAL MEDAN MAGNETIK

 Pilihan Berganda :

1. Pernyataan yang benar mengenai garis gaya magnet, yaitu ....

        A. Garis gaya magnet tidak ada

        B. Garis gaya magnet ada dan dapat dilihat

        C. Garis gaya magnet berasal dari kutub selatan magnet

        D. Garis gaya magnet hanya garis khayal dari sebuah magnet

2. Besi lebih mudah dibuat magnet daripada baja, karena ...

        A. Magnet elementer besi sulit berubah

        B. Magnet elementer besi mudah berubah

        C. Magnet elementer baja mudah berubah

        D. Magnet elementer besi dan baja sulit berubah

3. Perhatikan gambar di bawah ini!

        Jika C kutub utara, B dengan C tolak – menolak,

        serta D dan E tarik – menarik, jenis kutub magnet pada

        A dan F adalah ...

        A. A kutub utara, F kutub utara

        B. A kutub selatan, F kutub utara

        C. A kutub utara, F kutub selatan

        D. A kutub selatan, F kutub selatan

4. Benda B dapat menarik benda A, tetapi tidak dapat menarik benda C.

        Pernyataan yang benar adalah ...

        A. Benda A diamagnetik

        B. Benda B magnet

        C. Benda C ferromagnetik

        D. Benda A, B, C adalah magnet



5. Dua buah magnet didekatkan. Jika jarak antara dua kutub magnet dijauhkan

        maka garis gaya magnet yang timbul ...

        A. Tetap

        B. Bertambah

        C. Menjadi nol

        D. Berkurang

6. Perhatikan gambar di bawah ini!

        Sifat batang besi yang didekatkan dengan magnet batang seperti pada

        gambar menyebabkan ujung besi P menjadi kutub magnet ...

        A.U, Q menjadi kutub S bersifat sementara

        B.U, Q menjadi kutub S bersifat permanen

        C.S, Q menjadi kutub U bersifat sementara

        D.S, Q menjadi kutub U bersifat permanen

7. Magnet listrik dapat diperoleh dengan cara ...

        A.Mendekatkan besi/baja pada magnet tetap

        B.Melilitkan kawat berarus listrik dc pada baja/besi berisolasi

        C.Melilitkan kawat berarus listrik ac pada baja/besi berisolasi

        D.Menggosokkan besi/baja dengan magnet tetap ke satu arah

8. Cara membuat magnet dapat dilakukan seperti pada gambar di bawah ini.

9. Jika magnet batang dipotong menjadi tiga bagian,

        maka bagian yang tengah ...

        A. Tidak bersifat magnet

        B. Hanya memiliki kutub utara

        C. Hanya memiliki kutub selatan

        D. Memiliki kutub utara dan selatan

10. Kutub utara kompas menyimpang dari garis horizontal dan membentuk

        sudut tertentu. Sudut ini disebut ...

        A. Inklinasi

        B. Deviasi

        C. Deklinasi

        D. Bias

11. Perhatikan gambar di bawah ini!

        Bagian yang menunjukkan sudut deklinasi adalah ...

        A. 1 dan 3

        B. 1 dan 4

        C. 2 dan 3

        D. 3 dan 4

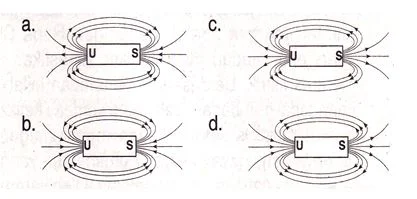

12. Gambar garis gaya magnet pada magnet batang yang benar

        ditunjukkan oleh gambar ...

13. Letak kutub utara magnet bumi terhadap kutub – kutub bumi adalah ...

        A. Berimpit dengan kutub utara bumi

        B. Berimpit dengan kutub selatan bumi

        C. Membentuk sudut 00 terhadap kutub selatan bumi

        D. Membentuk sudut terhadap kutub utara dan selatan bumi

14. Penyimpangan kutub utara jarum kompas ke arah timur disebut ...

        A. Inklinasi positip

        B. Deklinasi positip

        C. Inklinasi negatip

        D. Deklinasi negatip

15. Arah garis gaya magnet bumi yang benar yaitu ...

        A. Dari kutub utara bumi ke kutub selatan bumi

        B. Dari kutub selatan bumi ke kutub utara bumi

        C. Dari kutub utara magnet bumi ke kutub selatan magnet bumi

        D. Dari kutub selatan magnet bumi ke kutub utara magnet bumi

16. Selembar kaca tipis di letakkan di atas tiga buah magnet kuat dengan

        keadaan seperti gambar di bawah ini.

        Serbuk – serbuk besi kemudian ditaburkan di atas kaca.

        Pola – pola yang dibentuk menunjukkan X, Y, dan Z sebagai kutub.

        A. X = selatan, Y = selatan dan  Z = selatan

        B. X = utara, Y = utara dan Z = utara

        C. X = selatan, Y = selatan dan Z = utara

        D. X = utara, Y = selatan dan Z = selatan

17. Perhatikan gambar di bawah ini!

        Gambar di atas menunjukkan sebuah magnet batang dengan

        kutub U – S digantung diantara dua kumparan yang identik.

        Kedua kumparan dihubungkan ke sebuah suplai arus dc (searah).

        Apabila arus mengalir dengan arah seperti ditunjukkan, yang akan terjadi

        terhadap magnet batang.

        A. Tetap diam

        B. Berayun diantara Q dan R

        C. Bergerak ke arah Q

        D. Bergerak ke arah R

18. Tujuan penggunaan komutator dalam suatu motor dc sederhana adalah …

        A. Memberikan keluaran ac

        B. Membalikan arah arus listrik yang melalui kumparan

                dua kali dalam setiap putaran

        C. Membalikan arah putaran kumparan dua kali dalam tiap putaran

        D. Membalikan polaritas magnet dua kali dalam tiap putaran

19. Jika kita bergerak dari ekuator ke kutub Utara, sudut inklinasinya

        A. Bertambah

        B. Berkurang

        C. Naik dan turun dari satu tempat ke tempat lain

        D. Tetap sama

20. Dari diagram di bawah ini, satu dari pernyataan berikut yang tepat

        ketika sakelar ditutup adalah …

A.    Q kutub selatan dan Y kutub utara

B.     P kutub utara dan X

C.     P kutub selatan dan X kutub selatan

D.    P kutub utara dan X kutub selatan
