TUNAS 10



Pilihan Berganda

Soal : 1

Untuk mentransmisikan energi listrik pada jarak jauh perlu membuat arus pada

kabel transmisi dibuat sekecil mungkin agar kabel yang digunakan diameternya

kecil dan menekan biaya produksi. Kondisi tersebut dapat dilakukan dengan

mentransmisikan energi listrik pada …

a.   Tegangan rendah      c. kabel tembaga

b.   Tegangan tinggi        d. kabel aluminium

Soal : 2

Untuk selang waktu yang lama, perubahan banyaknya garis gaya magnetik

yang masuk ke dalam suatu kumparan tidak dapat dilakukan adalah …

a.   Memutar kumparan di sekitar magnet

b.   Memutar magnet disekitar kumparan

c.   Mengalirkan arus searah pada kumparan

d.   Menggerakkan salah satu kutub magnet masuk dan keluar kumparan

Soal : 3

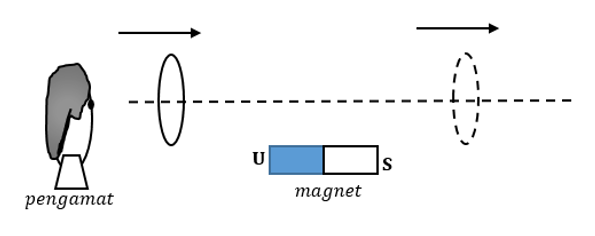

Sebuah loop kawat digerakkan mendekati dan melalui sebuah magnet batang

diam, seperti ditunjukkan pada gambar berikut.

Arah aliran arus dalam loop dilihat oleh mata pengamat adalah …

a.   Selalu mengalir searah jarum jam

b.   Selalu mengalir berlawanan arah jarum jam

c.   Searah jarum jam kemudian berlawanan jarum jam

d.   Berlawanan arah jarum jam kemudian searah jarum jam

Soal : 4

Berikut hal yang sesuai dengan transformator step – down adalah …

a.   Arus sekunder lebih kecil dibandingkan dengan arus primer

b.   Tegangan sekunder lebih besar dibandingkan dengan tegangan primer

c.   Daya keluaran lebih tinggi dibandingkan dengan daya masukan

d.   Kumparan sekunder lebih kecil dibandingkan dengan kumparan primer

Soal : 5

Perhatikan data pada tabel berikut

Berdasarkan data tersebut dapat disimpulkan bahwa jenis

transformator.

a.   I = step down, karena I_P > I_S.

b.   II = step down, karena N_P > N_S.

c.   I = II = step up, karena arus sekundernya sama

d.   I = II = step down, karena dayanya sama

Soal : 6

Perhatikan gambar transformator ideal berikut

Pasangan bacaan yang mungkin pada meter – meter kumparan sekunder adalah …

Soal : 7

Gambar berikut menunjukkan sebuah transformator ideal yang kumparan

sekundernya dihubungkan ke sebuah lampu pijar L.

Jika lampu L berpijar normal, daya dari lampu L adalah …

a.   300 watt          c. 500 watt

b.   400 watt          d. 600 watt

Soal : 8

Perhatikan pernyataan – pernyataan berikut

(1)     Meningkatkan jumlah lilitan kumparan sekunder

(2)     Menggunakan inti besi lunak

(3)     Menggunakan kawat tembaga yang lebih tebal untuk membuat kumparan.

Faktor yang dapat meningkatkan efisiensi sebuah transformator ditunjukkan oleh

nomor …

a.   (1)

b.   (1) dan (2)

c.   (2) dan (3)

d.   (1), (2), dan (3)

Soal : 9

Sebuah demonstrasi saluran daya listrik ac dibangun dari peralatan berikut :

sebuah suplai 12 V, sepasang kawat panjang untuk saluran daya, sebuah lampu

6V/24W, dan dua transformator. Transformator pertama memiliki kumparan P

dengan 50 lilitan dan kumparan Q dengan 1000 lilitan. Transformator kedua,

memiliki kumparan R dengan 50 lilitan dan kumparan S dengan 500 lilitan.

Susunan yang memberikan suatu demonstrasi yang memuaskan dengan lampu

menyala dengan terang normal adalah …

Soal : 10

Sebuah transformator terdiri atas sebuah kumparan dengan 1200 lilitan dan

kumparan kedua dengan 120 lilitan, yang diberi terminal pada berbagai posisi.

Pasangan terminal seharusnya agar sebuah lampu 12V/24W dapat lampu menyala

normal adalah di …

a.   RT                  c. SU

b.   RV                  d. TV
