SERI 5 PESAWAT SEDERHANA



Pilihan Berganda



Soal : 1

Seorang pria sedang menyusun sebuah alat pelontar batu agar dalam keadaan seimbang seperti ditunjukkan pada gambar di bawah ini.

Massa batu yang diperlukan adalah ...........

a.    2,5 kg

b.   25 kg

c.    2,5 N

d.   25 N



Soal : 2

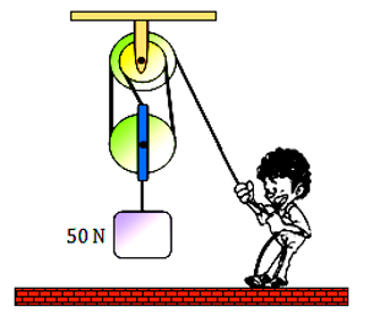

Seorang anak mengangkat sebuah beban 50 N menggunakan sebuah takal seperti gambar di bawah ini.

Bila massa sebuah katrol adalah 1 kg dan percepatan gravitasi 10 m/s², maka besar gaya yang diperlukan oleh anak tersebut untuk mengangkat beban tersebut adalah .........

a.    50/3 N

b.   25 N

c.    20 N

d.   51/2 N

Soal : 3

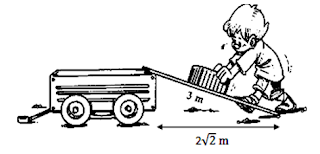

Seorang anak sedang mendorong sebuah kotak yang memiliki massa 60 kg pada sebuah bidang miring yang panjangnya 3 m seperti ditunjukkan pada gambar di bawah ini.

Besar gaya yang harus dikerahkan oleh anak tersebut agar dapat mendorong kotak  adalah ...........

a.    20 N

b.   120 N

c.    150 N

d.   200 N



Soal : 4

Perhatikan gambar di bawah ini.

Jika perbandingan panjang lengan beban dengan panjang tuas adalah 1 : 3, keuntungan mekanik tuas tersebut adalah ..........

a.    1

b.   1,5

c.    2

d.   2,5



Soal : 5

Perhatikan gambar di bawah ini.

Bila panjang tali yang ditarik adalah 2 meter, maka beban akan terangkat setinggi ...........

a.    1 meter

b.   2 meter

c.    3 meter

d.   4 meter



Soal : 6

Seorang anak sedang menaikkan sebuah beban 300 N dengan menggunakan sebuah takal seperti gambar di bawah ini.

Agar dapat mengangkat beban tersebut, anak tersebut harus mengerahkan gaya sebesar 125 N. Besar gaya gesekan pada katrol adalah ........

a.    10 N

b.   15 N

c.    20 N

d.   25 N



Soal : 7

Perhatikan sistem roda bergandar di bawah ini.

Bila diameter roda besar 10 cm dan diameter roda kecil adalah 2,5 cm. Bila untuk dapat mengangkat sebuah beban, diperlukan gaya sebesar 25 N, maka massa beban adalah ..........

a.    10 kg

b.   20 kg

c.    80 kg

d.   100 kg

Soal : 8

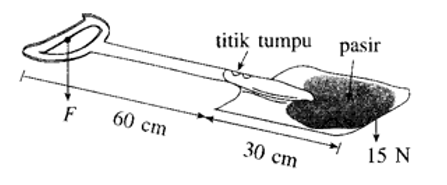

Gambar berikut ini menunjukkan sebuah sekop yang digunakan untuk mengangkat pasir yang beratnya 15 N.

Besar gaya yang diperlukan adalah ........

a.    5 N

b.   7,5 N

c.    10 N

d.   12,5 N



Soal : 9

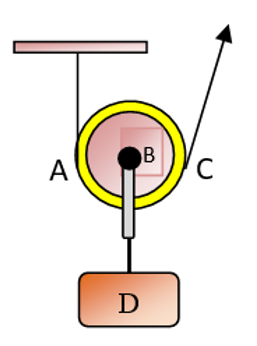

Berdasarkan gambar di bawah ini,

pernyataan yang benar adalah .........

a.    A titik beban, AC lengan kuasa

b.   B titik beban, AB lengan beban

c.    C titik lengan, AB lengan kuasa

d.   D titik beban, AC lengan beban



Soal : 10

Budi dan Yanti sedang duduk di atas sebuah jungkat-jungkit seperti gambar di bawah ini.

Agar jungkat-jungkit tersebut dalam keadaan seimbang, maka jarak duduk Budi adalah 1,5 meter dari penumpu jungkat-jungkit sedangkan jarak duduk Yanti adalah 1,25 meter dari penumpu jungkat-jungkit. Hal ini menunjukkan bahwa ......

a.    Budi lebih berat dari Yanti

b.   Yanti lebih berat dari Budi

c.    Budi dan Yanti sama berat

d.   massa Yanti lebih besar





kunci jawaban



No.	Kunci	No.	Kunci
1	A	6	D
2	C	7	A
3	D	8	B
4	C	9	B
5	A	10	B
