SERI SOAL MAGNET 3

SEKOLAH MENENGAH PERTAMA  SMP/MTs
Tahun Pelajaran : ...............................
Semester            : II (Dua)
Kelas                  : IX SMP/MTs
Materi                : SERI SOAL MAGNET 3



Pilihan Berganda



Soal : 1
Perhatikan gambar di bawah ini.

gambar soal 1

Yang merupakan sudut deklinasi adalah .......
a.    1        c. 3
b.   2        d. 4



Soal : 2
Perhatikan pernyataan di bawah ini :
1.   luas penampang kawat.
2.   jenis kawat.
3.   kuat arus listrik.
4.   jumlah lilitan.
Kekuatan medan magnetik pada elektromagnet ditentukan oleh .....
a. 1 dan 2       c. 2 dan 3
b. 2 dan 4      d. 3 dan 4



Soal : 3
Arah medan magnetik yang dihasilkan oleh kawat berarus berikut yang benar adalah ......
gambar soal 3

Soal : 4
Perhatikan gambar berikut,
gambar soal 4
kawat akan bergerak .........
a.    ke arah atas
b.   ke arah bawah
c.    ke arah depan
d.   ke arah belakang

Soal : 5
Perhatikan gambar berikut ini !
gambar soal 5
Arah gaya magnetik pada kawat ke ........
a.    kanan
b.   kiri
c.    atas
d.   bawah

Soal : 6

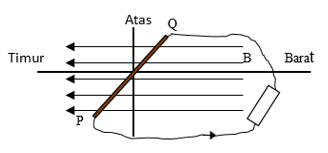

Kawat PQ digerakkan dalam medan magnet (B) yang homogen hingga
menghasilkan arus listrik yang arahnya seperti pada gambar di bawah
ini.
gambar soal 6

Arah gerak PQ adalah ke……..
a.  Selatan
b.  Barat
c.  Bawah
d.  Atas

Soal : 7
Gambar di bawah ini,
gambar soal 7
menampilkan seutas kawat dengan elektron-elektron bergerak seperti
ditunjukkan. Di titik A, medan magnetik berarah .......
a.    keluar bidang kertas.
b.   masuk ke dalam bidang kertas.
c.    dari kiri ke kanan.
d.   dari kanan ke kiri.

Soal : 8
Arah medan magnetik di tengah solenoida seperti tampak pada
gambar,
gambar soal 8
adalah .....
a.    dari P ke Q
b.   dari Q ke P
c.    berganti-ganti P ke Q dan sebaliknya
d.   tegak lurus keluar bidang gambar

Soal : 9
Seutas kawat penghantar panjang di antara kutub-kutub sebuah
magnet kuat dan arus listrik dialirkan melalui kawat seperti tampak
pada gambar.
gambar soal 9
Kawat akan mengalami gaya ......
a.    gaya berarah ke W
b.   gaya berarah ke X
c.    gaya berarah ke Y
d.   gaya berarah ke Z

Soal : 10
Gambar di bawah ini yang menunjukkan gaya Lorentz yang benar
adalah ......
gambar soal 10

Soal : 11
Arah gaya magnetik yang bekerja pada kawat adalah .......

gambar soal 11
a.    ke atas
b.   ke bawah
c.    dari kutub utara ke kutub selatan
d.   dari kutub selatan ke kutub utara

Soal : 12
Perhatikan gambar di bawah ini!
gambar soal 12
Ketika saklar ditutup, batang besi akan .....
a.    bergetar ke atas dan ke bawah
b.   bergetar ke utara dan selatan magnet
c.    bergerak ke atas
d.   bergerak ke bawah

Soal : 13
Perhatikan gambar di bawah ini.
gambar soal 13
Bila arus (I) sejajar sumbu y positip, maka induksi magnetik di titik A
searah dengan sumbu………
a.    x positip
b.   z positip
c.    y positip
d.   z negatip

Soal : 14
Rangka kawat seperti ditunjukkan pada gambar di bawah ini,
gambar soal 14
mempunyai logam PQ yang dapat bergerak di atas rangka kawat dan
peralatan-peralatan ini ditempatkan dalam suatu medan magnetik
yang berarah vertikal. Kawat akan bergerak .......
a.    ke kanan
b.   ke kiri
c.    mencoba bergerak ke bawah.
d.   mencoba bergerak dalam arah PQ

Soal : 15
Gaya Lorentz yang bekerja pada segment DE adalah ke .....
gambar soal 15
a.    arah atas
b.   arah bawah
c.    arah kanan
d.   arah kiri



Lembar Jawaban
Nama      :
Kelas       :
No. urut  :

1.       (a)   (b)   (c)   (d)
2.       (a)   (b)   (c)   (d)
3.       (a)   (b)   (c)   (d)
4.       (a)   (b)   (c)   (d)
5.       (a)   (b)   (c)   (d)
6.       (a)   (b)   (c)   (d)
7.       (a)   (b)   (c)   (d)
8.       (a)   (b)   (c)   (d)
9.       (a)   (b)   (c)   (d)
10.   (a)   (b)   (c)   (d)
11.   (a)   (b)   (c)   (d)
12.   (a)   (b)   (c)   (d)
13.   (a)   (b)   (c)   (d)
14.   (a)   (b)   (c)   (d)
15.   (a)   (b)   (c)   (d)

Skor       : ……………………

Nilai        : ……………………
