SERI – 1 RANGKAIAN ARUS SEARAH

Selamat datang di blog saya,

Pada kesempatan kali ini saya akan berbagi soal 20 soal Listrik Arus Searah Fisika kelas XII SMA yang tidak dilengkapi kunci jawaban atau penyelesaian. Sebab pengalaman berbagi ini saya maksudkan untuk bahan ajar, bahan berlatih, atau bahan untuk tugas rumah (PR) kepada peserta didik.



Pilihan Berganda



Soal : 1

Hambatan jenis suatu penghantar akan berkurang, jika …

A.   Kawat diperpendek

B.   Diameter kawat diperkecil

C.   Suhu penghantar diturunkan

D.  Arus yang melalui kawat diperbesar

E.   Jenis kawat diganti



Soal : 2

Hambatan suatu penghantar berbanding terbalik dengan …

A.   Suhu

B.   Luas penampang

C.   Arus listrik

D.  Jenis bahan

E.   Panjang



Soal : 3

Jika arus listrik sebesar 10A mengalir dalam kawat yang ujung – ujungnya yang mempunyai bedapotensial 10V  besar muatan yang mengalir pada kawat selama satu menit.

A.   5 C

B.   20 C

C.   120 C

D. 600 C

E. 1.200 C



Soal : 4

Kawat penghantar dengan luas penampang 4 cm² dialiri muatan listrik 120 μC dalam waktu satu menit. Besar rapat arus listrik sebesar …

A.   3 x 10 ^{– 6} Amperemeter per meter persegi

B.   5 x 10 ^{– 6} Amperemeter per meter persegi

C.   5 x 10 ^{– 4}  Amperemeter per meter persegi

D.  5 x 10 ^{– 3}  Amperemeter per meter persegi

E.   5 x 10 ^{– 2}  Amperemeter per meter persegi



Soal : 5

Suatu batang baja memiliki panjang 8 m dan diameter 4 mm. Jika hambatan jenis baja 1,256 x 10 ^{– 4} Ω.m. Maka besar hambatan baja adalah …

A.   4 x 10 ^{– 4} Ω

B.   4 x 10 ^{– 3} Ω

C.   4 x 10 ^{– 2} Ω

D. 8 x 10 ^{– 4} Ω

E. 8 x 10 ^{– 3} Ω



Soal : 6

Banyaknya elektron yang mengalir pada suatu penghantar tiap menit jika kuat arus yang mengalir pada rangkaian 0,8A adalah … buah.( 1e = - 1,6 x 10 ^{– 19} C).

A.   30 x 10¹⁰ buah

B.   30 x 10¹⁵ buah

C.   30 x 10¹⁶ buah

D. 30 x 10¹⁷ buah

E. 30 x 10¹⁹ buah



Soal : 7

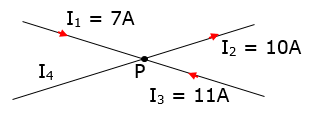

Perhatikan gambar berikut ini,

Besar dan arah arus I₄ adalah …

A.   4A menuju titik P

B.   4A meninggalkan titik P

C.   8A menuju titik P

D.  8A meninggalkan titik P

E.   16A meninggalkan titik P



Soal : 8

Kawat penghantar dengan panjang 100 cm, luas penampang 2 mm², dan hambatan jenis 5,6 x 10 ^{– 4} Ωm. Besar hambatan kawat tersebut adalah …

A.   2 800 ohm

B.   280 ohm

C.   28 ohm

D. 2,8 ohm

E. 0,28 ohm



Soal : 9

Dua penghantar terbuat dari logam yang sejenis. Panjang kawat pertama dua kali kawat kedua dan jari – jari kawat pertama setengah jari – jari kawat kedua. Jika hambatan kawat pertama 10Ω, maka hambatan kawat kedua adalah …

A.   40 ohm

B.   10 ohm

C.   5 ohm

D. 2,5 ohm

E. 1,25 ohm



Soal : 10

Perhatikan gambar berikut ini,

Resistor pengganti rangkaian tersebut adalah …

A.   16 Ω

B.   12 Ω

C.   10 Ω

D. 8Ω

E. 4Ω



Soal : 11

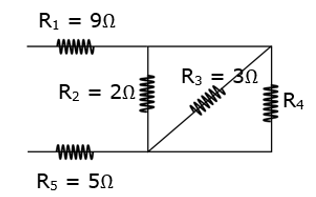

Perhatikan rangkaian berikut,

Jika besar hambatan pengganti rangkaian di atas adalah 15Ω, maka besar hambatan R₄ adalah …

A.   8 ohm

B.   7 ohm

C.   6 ohm

D. 5 ohm

E. 4 ohm



Soal : 12

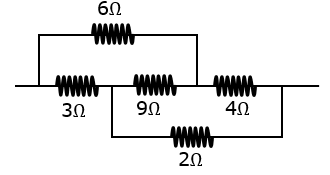

Perhatikan rangkaian berikut ini,

Besar hambatan pengganti pada rangkaian tersebut adalah …

A.   25 ohm

B.   15 ohm

C.   10 ohm

D. 5 ohm

E. 3,33 ohm



Soal : 13

Sejumlah resistor masing – masing mempunyai hambatan 100 Ω disusun secara paralel. Agar dapat membawa arus 5A yang berasal dari sumber tegangan 100 V. Maka jumlah resistor yang diperlukan adalah …

A.   9 buah

B.   8 buah

C.   7 buah

D. 6 buah

E. 5 buah

Soal : 14

Perhatikan gambar berikut,

Jika lampu memiliki hambatan 10 ohm dan dihubungkan pada sumber tegangan sebuah baterai. Maka bedapotensial pada lampu sama dengan …

A.   12 volt

B.   6 volt

C.   3 volt

D. 1,2 volt

E. 0,6 volt



Soal : 15

Perhatikan rangkaian listrik di bawah ini,

Besar kuat arus yang melewati hambatan 60 ohm adalah …

A.   15 A

B.   10 A

C.   3 A

D. 0,9 A

E. 0,6 A



Soal : 16

Tiga hambatan masing – masing 6Ω, 3Ω, dan 2Ω disusun paralel, kemudian dipasang pada sumber tegangan E. Ternyata kuat arus yang keluar dari elemen 3A. Jika disusun seri dan dipasangkan pada sumber tegangan yang sama, ternyata arus yang keluar dari elemen 0,5A. Besar sumber tegangan E dan hambatan dalamnya adalah …

A.   1,5 volt dan 1,5Ω

B.   3,6 volt dan 0,4Ω

C.   4 volt dan 1Ω

D. 6 volt dan 1Ω

E. 6 volt dan 1,5Ω



Soal : 17

Tiga resistor masing – masing 3Ω, 4Ω, dan 6Ω dihubungkan paralel, lalu kedua ujungnya dihubungkan dihubungkan ke sebuah baterai yang GGL-nya 9V dan hambatan dalamnya 5/3 ohm. Besar tegangan jepit rangkaian adalah …

A.   5 volt

B.   4 volt

C.   3 volt

D. 2 volt

E. 1 volt



Soal : 18

Sebuah akumulator dengan GGL 12 volt dan hambatan dalam 1 ohm digunakan untuk menyalakan lampu kecil dengan hambatan 2 ohm seperti gambar berikut.

Besar tegangan listrik pada lampu adalah …

A.   12 volt

B.   9 volt

C.   8 volt

D. 6 volt

E. 4 volt



Soal : 19

Perhatikan rangkaian listrik tertutup berikut

Kuat arus I yang mengalir pada rangkaian di atas adalah …

A.   0,5 A

B.   1,0 A

C.   1,5 A

D. 2,0 A

E. 2,5 A



Soal : 20

Perhatikan gambar berikut,

Besar kuat arus yang mengalir pada rangkaian listrik adalah …

A.   12 A

B.   8 A

C.   6 A

D. 4 A

E. 3 A

Terima kasih sudah berkunjung dan jangan lupa meninggalkan komentar di kolom yang telah disediakan.
