RANGKAIAN LISTRIK 1

Berikut ini merupakan bahan ajar tentang arus listrik searah.

Untuk kelas IX SMP, berisi 10 contoh soal disertai dengan

pembahasannya. Semoga pengalaman berbagi ini dapat

bermanfaat buat kita semua.



Daftar Isi :

Nomor 01 : Rangkaian Majemuk paralel – seri

Nomor 02 : Rangkaian Majemuk seri – paralel

Nomor 03 : Rangkaian Majemuk (cerita)

Nomor 04 : Menganalisa nyala lampu

Nomor 05 : GGL listrik



Nomor : 01

Ada tiga buah resistor yang identik masing – masing

R₁, R₂, dan R₃. Besar resistan ketiga resistor adalah

160 kilo ohm.

Maka besar hambatan ekivalen rangkaian adalah …

A.  80 KΩ

B.  100 KΩ

C.  160 KΩ

D. 240 KΩ



Pembahasan : nomor 01



Langkah pertama kita menghitung nilai paralel antara

R₂ dan R₃.

Langkah kedua yang merupakan langkah terakhir,

kita serikan Rp yang kita peroleh di atas dengan R₁.

Hasil R_S yang kita peroleh merupakan hambatan ekivalen

atau hambatan total.



Kunci : D



Nomor : 02

Hitunglah nilai hambatan pengganti dari rangkaian resistor

campuran berikut.

A.  Sepertiga R

B.  Dua per tiga R

C.  R

D. Enam per lima R



Pembahasan : Nomor 02



Langkah pertama,

Serikan hambatan R₁ dengan R₂.

Langkah kedua,

Merupakan langkah terakhir,

Kunci : D



Nomor : 03

Sebuah rangkaian praktikum Fisika, disusun dengan rangkaian paralel memiliki tahanan sebesar 56 ohm dan 33 ohm. Dalam rangkaian tersebut terdapat sebuah tahanan yang tersusun dengan rangkaian seri dengan besar hambatan 47 ohm. Berdasarkan kasus tersebut, maka besar hambatan total … ohm.



Pembahasan : Nomor 03



Langkah pertama,

Cermati kalimat yang menyatakan disusun paralel sebesar 56 ohm dan 33 ohm. Berarti hambatan 56Ω dan 33Ω disusun paralel. Sehingga kedua hambatan terlebih dahulu kita hitung nilai paralelnya.

Langkah kedua, merupakan langkah terakhir.

Cermati kalimat rangkaian seri dengan besar hambatan 47 ohm. Itu artinya nilai R_P yang kita peroleh sebelumnya. Kita serikan dengan 47Ω, dan akhirnya kita menyelesaikan soal.

Nomor : 04

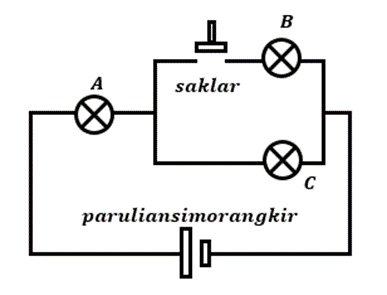

Tiga lampu identik dirangkai dengan menggunakan saklar dan sebuah baterai, seperti ditunjukkan pada gambar di bawah ini.

Apa yang akan terjadi pada nyala lampu A dan C

ketika saklar ditutup ?

A.  Lampu A dan B menjadi lebih terang

B.  Lampu A lebih terang, B meredup

C.  Lampu A akan menyala tetap sama, C meredup

D. Lampu A dan B meredup



Pembahasan : Nomor 04



Langkah pertama,

Misalkan saja kuat arus totalnya (I_Tot = 2A).

Penetapan 2A berdasarkan cabang yang dimiliki rangkaian.

Langkah kedua,

Analisa nyala lampu berdasarkan kuat arus yang melintasi lampu A dan C, saat saklar masih dalam keadaan terbuka. Berarti nyala lampu A dan C sama, sebab dilalui besar arus listrik yang sama. Karena ketiga lampu A, B, dan C disebutkan identik.



Langkah ketiga, (langkah terakhir)

Analisa nyala lampu setelah saklar dihubungkan, itu artinya kuat arus pada titik percabangan lampu B dan C menjadi terbagi. Baik lampu B maupun lampu C, sama – sama kebagian 1A. Sedangkan lampu A

masih dilalui kuat arus yang besarnya tetap sama. Dan dapat disimpulkan nyala lampu A tetap, sedangkan nyala lampu C meredup.



Kunci : C



Nomor : 05

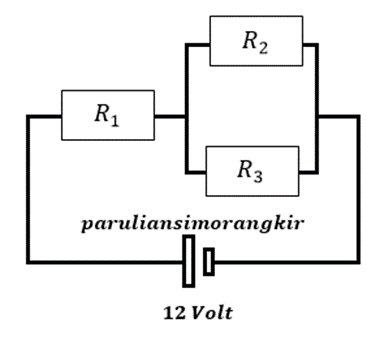

Perhatikan gambar rangkaian berikut.

Kuat arus listrik yang mengalir melalui rangkaian adalah …

A.  1,5 amper

B.  1,0 amper

C.  0,75 amper

D. 0,50 amper



Pembahasan : Nomor 05



Kita terlebih dahulu menghitung hambatan lampu,

Kuat arus yang melalui rangkaian,

Kunci : D

Read More

5 CONTOH SOAL LISTRIK ARUS SEARAH

Berikut ini merupakan bahan ajar tentang arus listrik searah. Untuk kelas IX SMP, berisi 10 contoh soal disertai dengan pembahasannya. Semoga pengalaman berbagi ini dapat bermanfaat buat kita semua.



Daftar Isi :

Nomor 01 : Rangkaian Majemuk paralel – seri

Nomor 02 : Rangkaian Majemuk seri – paralel

Nomor 03 : Rangkaian Majemuk (cerita)

Nomor 04 : Menganalisa nyala lampu

Nomor 05 : GGL listrik



Nomor : 01

Ada tiga buah resistor yang identik masing – masing

R₁, R₂, dan R₃. Besar resistan ketiga resistor adalah

160 kilo ohm.

Maka besar hambatan ekivalen rangkaian adalah …

A.  80 KΩ

B.  100 KΩ

C.  160 KΩ

D. 240 KΩ



Pembahasan : nomor 01



Langkah pertama kita menghitung nilai paralel antara

R₂ dan R₃.

Langkah kedua yang merupakan langkah terakhir,

kita serikan Rp yang kita peroleh di atas dengan R₁.

Hasil R_S yang kita peroleh merupakan hambatan ekivalen

atau hambatan total.



Kunci : D



Nomor : 02

Hitunglah nilai hambatan pengganti dari rangkaian resistor

campuran berikut.

A.  Sepertiga R

B.  Dua per tiga R

C.  R

D. Enam per lima R



Pembahasan : Nomor 02

Langkah pertama,

Serikan hambatan R₁ dengan R₂.

Langkah kedua,

Merupakan langkah terakhir,

Kunci : D

Nomor : 03

Sebuah rangkaian praktikum Fisika, disusun dengan rangkaian paralel memiliki tahanan sebesar 56 ohm dan 33 ohm. Dalam rangkaian tersebut terdapat sebuah tahanan yang tersusun dengan rangkaian seri dengan besar hambatan 47 ohm. Berdasarkan kasus tersebut, maka besar hambatan total … ohm.



Pembahasan : Nomor 03



Langkah pertama,

Cermati kalimat yang menyatakan disusun paralel sebesar 56 ohm dan 33 ohm. Berarti hambatan 56Ω dan 33Ω disusun paralel. Sehingga kedua hambatan terlebih dahulu kita hitung nilai paralelnya.

Langkah kedua, merupakan langkah terakhir.

Cermati kalimat rangkaian seri dengan besar hambatan 47 ohm. Itu artinya nilai R_P yang kita peroleh sebelumnya. Kita serikan dengan 47Ω, dan akhirnya kita menyelesaikan soal.

Nomor : 04

Tiga lampu identik dirangkai dengan menggunakan saklar dan sebuah baterai, seperti ditunjukkan pada gambar di bawah ini.

Apa yang akan terjadi pada nyala lampu A dan C ketika

saklar ditutup ?

A.  Lampu A dan B menjadi lebih terang

B.  Lampu A lebih terang, B meredup

C.  Lampu A akan menyala tetap sama, C meredup

D. Lampu A dan B meredup



Pembahasan : Nomor 04



Langkah pertama,

Misalkan saja kuat arus totalnya (I_Tot = 2A).

Penetapan 2A berdasarkan cabang yang dimiliki rangkaian.



Langkah kedua,

Analisa nyala lampu berdasarkan kuat arus yang melintasi lampu A dan C, saat saklar masih dalam keadaan terbuka. Berarti nyala lampu A dan C sama, sebab dilalui besar arus listrik yang sama. Karena ketiga lampu A, B, dan C disebutkan identik.



Langkah ketiga, (langkah terakhir)

Analisa nyala lampu setelah saklar dihubungkan, itu artinya kuat arus pada titik percabangan lampu B dan C menjadi terbagi. Baik lampu B maupun lampu C, sama – sama kebagian 1A. Sedangkan lampu Amasih dilalui kuat arus yang besarnya tetap sama. Dan dapat disimpulkan nyala lampu A tetap, sedangkan nyala lampu C meredup.



Kunci : C

Nomor : 05

Perhatikan gambar rangkaian berikut.

Kuat arus listrik yang mengalir melalui rangkaian adalah …

A.  1,5 amper

B.  1,0 amper

C.  0,75 amper

D. 0,50 amper



Pembahasan : Nomor 05

Kita terlebih dahulu menghitung hambatan lampu,

Kuat arus yang melalui rangkaian,

Demikian soal penghantar ini saya susun.

Read More

LKS 6 ANLISIS BANGUN RUANG

Evaluasi Pemahaman dan Penguasaan Materi

Petunjuk : Jawablah dengan singkat, jelas, dan benar



1. Tentukan jarak antara bidang ACH dan bidang BEG pada kubus

    ABCD.EFGH yang mempunyai rusuk 3a cm.

    Pembahasan :

    Tinjau bidang ABCD :

    Tinjau segitiga ACH :

    Kita menghitung panjang HP,

    Bidang ACH sejajar dengan bidang BEG, maka panjang HP

    sama dengan panjang BQ. Kemudian perhatikan

    gambar berikut ini

    Maka jarak bidang ACH dengan bidang BEQ :



2. Diberikan balok ABCD.EFGH dengan panjang rusuk – rusuknya

    AB = 2a cm, AD = 3a cm, dan AE = 3a cm. Jika titik P, Q, R, dan

    S masing – masing terletak di tengah rusuk AB, BC, AD, dan CD.

    Tentukan jarak antara bidang EPQG dan bidang HRS.

     Pembahasan :

3. Diketahui kubus ABCD.EFGH dengan panjang rusuk a² cm.

    Titik P di tengah EF dan titik Qdi tengah GH. Hitunglah jarak garis

    EQ ke bidang BPG.

     Pembahasan :

4. Diberikan kubus ABCD.EFGH dengan panjang rusuk a√3 cm.

    Titik M dan N masing – masing di tengah rusuk EF dan CD.

    Hitunglah jarak antara garis RM ke bidang AHN.

     Pembahasan :

5. Diketahui kubus ABCD.EFGH dengan panjang rusuk 4a cm.

    Titik S ditengah BC dan K di tengah diagonal CH.

    Hitunglah jarak antara garis SK ke bidang ABGH.

     Pembahasan :

6. Diberikan kubus ABCD.EFGH dengan panjang rusuk a² cm.

    Titik J, K, dan L masing – masing terletak di tengah AD, FG,

    dan AB. Hitunglah jarak antara bidang yang melalui titik B

    dengan bidang yang melalui titik G dan garis JH.



    Pembahasan :

Read More
