SOAL LISTRIK DINAMIS ( BAGIAN 1 )


Pilihan Berganda :

1. Muatan listrik 3 coulomb mengalir melalui seutas

         kawat penghantar selama 4 sekon. Berapa kuat arus listrik

        yang mengalir dalam kawat tersebut dalam satuan amper (A).

        A. 0,25

        B. 0,50

        C. 0,75

        D. 1,0


2. Berikut merupakan sifat rangkaian paralel, kecuali …
     A. Memperkecil nilai hambatan
     B. Tegangan sama besar
     C. Membagi tegangan
     D. Membagi arus listrik


3.  Perhatikan gambar di bawah ini!



    Dari gambar di atas, maka kuat arus listrik I₂.
    A. 20 mA
    B. 40 mA
    C. 60 mA
    D. 80 mA

4.   Hambatan ekivalent dari rangkaian di bawah ini adalah …

      A. 20 Ω
 B. 30 Ω

      C. 40 Ω

      D. 60 Ω

5. Sebuah resistor memiliki kode warna

    merah – merah – merah – emas, maka nilai hambatan

    resistor tersebut adalah …

    A. 1K2 ± 5%

    B. 2K2 ± 5%

    C. 3K2 ± 5%

    D. 4K2 ± 5%

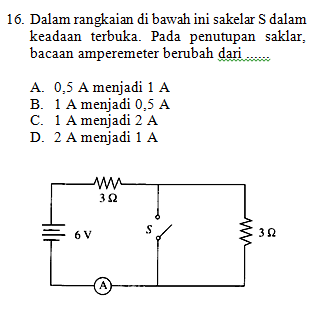

6. Untuk rangkaian seperti ditunjukkan, bacaan

    amperemeter A adalah …

7.      Tiga resistor identik, pertama disusun paralel dan kemudian disusun seri. Nilai perbandingan
       hambatan pengganti dari susunan pertama dan susunan kedua adalah …
 A.     9 : 1
 B.     6 : 1
 C.     1 : 9
 D.     1 : 3

8.      Tiga batu baterai, masing – masing dengan ggl 2V dan hambatan dalam 0,2Ω dirangkaikan
       seperti gambar di bawah ini. Maka kuat arus listrik yang mengalir pada I₂ adalah …
A.     0,38 A
B.     1,12 A
C.     1,38 A
D.     1,50 A
       A.     10 400 ohm
       B.     8 800 ohm
       C.     7 200 ohm
       D.     1 600 ohm
     10.     Dalam rangkaian di samping, muatan yang mengalir melalui resistor 5Ω selama 2 sekon adalah…

A.     120 Coulomb
B.     12 Coulomb
C.     1,2 Coulomb
D.     0,12 Coulomb
       Hambatan equivalentnya adalah ….
12.  Dua resistor masing – masing 3Ω dan R jika disusun paralel memberikan hambatan total 2,1Ω.
      Hambatan totalnya jika kedua resistor itu disusun seri adalah …
      A.     7 Ω
      B.     8 Ω
      C.     9 Ω
      D.     10 Ω
13.  Jika diukur hambatan listrik antara titik A dan titik B dalam rangkaian di bawah ini, akan diperoleh
       …

            A.     10 Ω

            C.     30 Ω

            D.     40 Ω

              A.     1,0 A

              B.     1,2 A

              C.     1,5 A

              D.     2,0 A

9.  Tubuh seseorang dalam keadaan kering (normal) dapat mati jika terkena tegangan 220 volt. Sedangkan dalam keadaan basah dapat mati jika terkena tegangan 40 V. Jika arus 25 mA sudah dapat menyebabkan kematian, perbedaan hambatan orang itu dalam keadaan kering dan basah adalah …



    11.      Tiga buah resistor dengan hambatan masing – masing a, b, dan c disusun paralel.

               A.     6,4 Ω

               B.     8,0 Ω

               C.     10 Ω

               D.     12,5 Ω



      14.  Perhatikan gambar di bawah ini, maka hambatan equivalent  R mulai dari titik A hingga titik

            cabang G adalah ….
