12 SOAL DAN PEMBAHASAN ALAT - ALAT OPTIK VIII SMP



1. Mata dapat melihat sebuah benda apabila terbentuk bayangan ......

1. sejati, diperkecil, terbalik di retina

2. sejati, diperbesar, terbalik di retina

3. sejati, diperkecil, tegak di retina

4. sejati, diperbesar, tegak di retina

Kunci : A

Pembahasan : -

2. Daya untuk membuat lensa mata lebih cembung atau lebih pipih sesuai dengan jarak benda yang dilihat oleh mata agar bayangan jatuh tepat pada retina disebut ......

1. perbesaran lensa

2. kekuatan lensa

3. daya akomodasi

4. jangkauan penglihatan

Kunci : C

Pembahasan : -

3. Penglihatan disebut normal bila ...

1. titik dekat berada di 25 cm dan titik jauh di tak hingga

2. titik dekat kurang dari 25 cm dan titik jauh di tak hingga

3. titik dekat berada di 25 cm sampai dengan 100 cm dan titik jauh di tak hingga

4. titik dekat berada pada jarak baca dan titik jauh benda di 100 m

Kunci : A

Pembahasan : -

4. Apabila mata melihat benda yang jaraknya semakin didekatkan menuju mata, maka ...

1. lensa mata makin pipih

2. mata makin tidak berakomodasi

3. mata makin berakomodasi

4. mata makin tidak sakit

Kunci : A

Pembahasan : -

5. Cacat mata miopi disebabkan .......

1. titik dekat mata bergeser mendekati mata

2. titik dekat mata bergeser menjauhi mata

3. titik jauh mata bergeser mendekati mata

4. titik jauh mata bergeser menjauhi mata

Kunci : C

Pembahasan :

Mata yang mengalami rabun jauh tidak dapat melihat benda-benda yang jaraknya jauh. Hal ini karena lensa mata tidak dapat memipih untuk memperkecil jarak fokusnya. Penderita miopi memiliki titik jauh (punctum remotum = PR) yang lebih dekat dari titik jauh mata normal (jarak jauh mata normal tak berhingga), dan titik dekatnya kurang lebih 25 cm. Bayangan yang terbentuk akan jatuh di depan retina. Penderita rabun jauh dibantu dengan menggunakan kacamata berlensa cekung (minus/negatif). Lensa cekung dapat membantu bayangan tepat jatuh di retina.

6. Cacat mata hipermetropi disebabkan ......

1. titik jauh mata bergeser mendekati mata

2. titik jauh mata bergeser menjauhi mata

3. titik dekat mata bergeser mendekati mata

4. titik dekat mata bergeser menjauhi mata

Kunci : D

Pembahasan : -

7. Jalannya sinar yang menunjukkan pembentukan bayangan oleh mata penderita miopi ditunjukkan oleh gambar .....

Kunci : A

Pembahasan :

8. Penderita rabun jauh ( miopi ) dapat ditolong oleh lensa yang berbentuk ...

1. 1 atau 2

2. 2 atau 4

3. 3 atau 5

4. 3 atau 1

Kunci : D

Pembahasan :

Penderita mata Miopi hanya akan dapat ditolong meringankan

             bebannya, jika menggunakan lensa negatip (kacamata Lensa Cekung).

Dari opsi yang tersedia, hanya lensa nomor 1 dan nomor 3 saja

             yang kita pilih

9. Cacat mata presbiopi terjadi karena ......

1. bayangan benda dekat jatuh dibelakang retina

2. bayangan benda jatuh di depan retina

3. lensa mata bergeser mendekati retina

4. daya akomodasi berkurang

Kunci : D

Pembahasan :

Cacat mata tua merupakan cacat mata yang dialami secara umum oleh orang yang tergolong tua. Penyebab cacat mata tua (presbiopi) disebabkan oleh berkurangnya kemampuan daya akomodasi mata.

10. Perhatikan gambar di bawah ini yang menunjukkan mata melihat benda dekat.

Berdasarkan bayangan benda yang terbentuk sebelum dan sesudah memakai kacamata, maka cacat mata dan jenis lensa yang digunakan adalah ...

Kunci : A

Pembahasan :

Dari gambar pertama, terlihat bayangan yang terbentuk jatuh di belakang retina mata. Itu berarti, fokus mata mengalami pergeseran yang menjauhi mata. Sesuai pengertiannya, bayang terbetuk di belakang retina mata, orang tersebut mengalami cacat mata Hipermetropi. Dan cacat mata orang tersebut dapat ditolong, jika penderita menggunakan kacamata lensa cembung.

11. Gambar di bawah ini menunjukkan kondisi dari mata seorang anak. Cacat mata yang diderita anak tersebut adalah ..........

1. miopi

2. presbiopi

3. emetropi

4. hipermetropi

Kunci : A

Pembahasan :

Melihat lensa yang digunakan, maka penderita merupakan

             cacat mata miopi.

             Sebab dari gambar terlihat jenis kaca mata nya adalah lensa cekung.

12. Berdasarkan gambar di bawah ini, cacat mata dan jenis lensa yang digunakan adalah ...

	Cacat mata	Lensa kacamata
a.	Hipermetropi	Cembung
b.	Miopi	Cekung
c.	Astigmatisme	Silindris
d.	Presbiopi	Rangkap

Kunci : A

Pembahasan :

Melihat hasil penderita setelah menggunakan kacamata, dan objek yang diamati. Berarti penderitanya adalah cacat mata rabun dekat (Hipermetropi)

PERTEMUAN KEENAM : ALAT - ALAT OPTIK SMP KELAS VIII



2. Teropong pantul astronomi

Disebut teropong pantul, karena sebagai objektif digunakan cermin cekung besar yang berfungsi sebagai pemantul cahaya. Teropong pantul astronomi terdiri atas satu cermin cekung besar, satu cermin datar kecil yang diletakkan sedikit di depan titik fokus cermin cekung F, serta satu buah lensa cembung untuk mengamati benda.

Cara kerja :

Cermin cekung besar akan mengumpulkan cahaya sebanyak mungkin. Kemudian dipantulkan ke arah cermin datar dan selanjutnya diteruskan ke lensa cembung (ke arah pengamat).

Alasan cermin digunakan pengganti lensa objektif :

• Pembuatannya mudah dan harganya relatif murah

• Cermin tidak mengalami aberasi kromatik (penguraian warna) seperti pada lensa.

• Cermin lebih ringan daripada lensa yang berukuran sama sehingga relatif mudah untuk digantungkan.

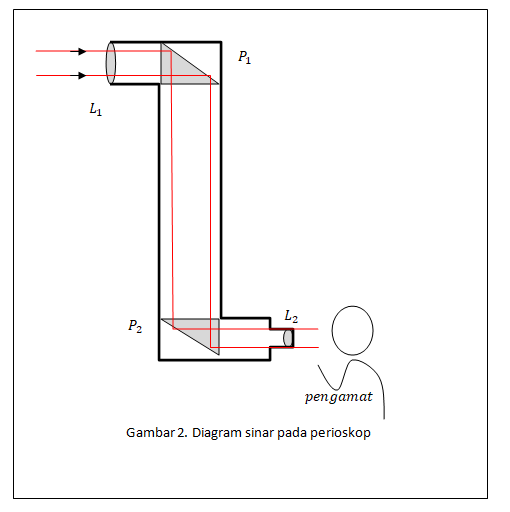

2. PERISKOP

Periskop merupakan teropong yang dipasang pada anjungan kapal selam. Manfaat periskop adalah untuk mengintai kapal – kapal musuh atau melihat benda – benda di atas permukaan laut sewaktu kapal selam sedang berada di bawah permukaan air.

Sebuah periskop terdiri atas sebuah lensa cembung (lensa objektif L1), dua buah prisma siku – siku sama kaki, dan sebuah lensa okuler (cembung).

PERTEMUAN KEDUA : GERAK HARMONIK SEDERHANA (GHS)

 GERAK HARMONIK SEDERHANA (GHS)

Kompetensi Dasar :

• Menganalisis hubungan antara gaya dan getaran dalam kehidupan sehari – hari

• Melakukan percobaan getaran harmonik pada ayunan sederhana dan / atau getaran pegas beserta presentasi hasil percobaan serta makna fisisnya

1. Gaya Pemulih dan Persamaan Gerak

Gaya pemulih

gaya yang besarnya sebanding dengan simpangan dan selalu berlawanan arah dengan arah simpangan (posisi).

Gaya Pemulih Pada Pegas

Gambar (1a) :

Pegas diberi simpangan sejauh +x (dengan cara ditarik ke kanan), pegas akan memberikan gaya pemulih F = - kx. Tanda minus pada persamaan gaya menunjukkan arah gayanya ke kiri.

Gambar (1b) :

Posisi benda m berada di posisi x = 0 (kesetimbangannya), saat pada posisi ini gaya F = 0.

Gambar (1c) :

Pegas tertekan sejauh – x dan gaya F akan bekerja ke kanan sehingga F= -kx.

Gaya Pemulih Pada Ayunan Bandul

Persamaan GHS

Tinjau posisi benda saat berada di titik kesetimbangan,

Setiap benda yang bergerak akan memenuhi hukum II Newton,

Gaya pemulih pada benda yang melakukan GHS,

Selama pergerakannya berlaku hukum III Newton,

Sehingga resultan gaya yang bekerja sepanjang lintasan GHS,

m a+kx = 0 … (5)

persamaan simpangan sebagai fungsi waktu xt:

Pada saat awal, t = 0 :

Berarti benda berada pada posisi keseimbangannya di x = 0, maka bentuk persamaannya dapat dibuat menjadi :

Contoh 01:

Sebuah benda menempuh gerak harmonik sederhana dengan amplitudo A dan periode T. Tentukan :

1. Waktu minimum yang diperlukan benda agar simpangannya sama dengan setengah amplitudo

2. Simpangan ketika kecepatannya setengah dari dari kecepatan maksimumnya.

Pembahasan :

Bagian a)

Bagian b)

Persamaan simpangan mengandung sinus, maka dengan menggunakan Identitas Trigonometri kita hitung nilai sinus-nya terlebih dahulu.

Contoh 02:

Sebuah partikel bergerak harmonik dengan persamaan simpangannya :

Dimana y dalam satuan cm dan t dalam satuan sekon. Tentukan :

1. Amplitudo, periode, dan frekuensi gerak

2. Persamaan kecepatan dan percepatan

3. Simpangan, kecepatan, dan percepatan pada saat t=5π sekon

Pembahasan :

Bagian a)

        Bagian b)

        Bagian c)

PERTEMUAN KELIMA : ALAT - ALAT OPTIK SMP KELAS VIII



2. Alat – alat optik lainnya

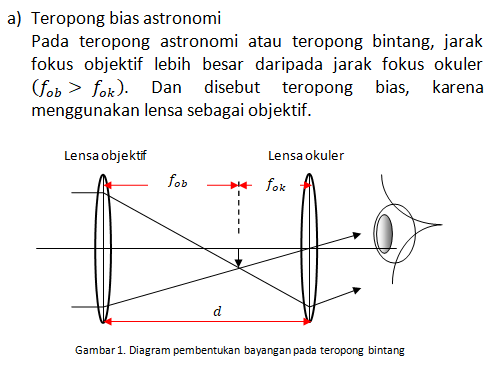

1. TEROPONG

Teropong atau teleskop adalah alat optik yang digunakan untuk melihat benda – benda sangat jauh agar tampak lebih dekat, contohnya melihat bintang. Ada dua jenis teropong yakni, teropong bias dan teropong pantul.

Agar mata tidak lelah, pengamatan dapat dilakukan dengan mata tidak berakomodasi. Sebab pengamatan bintang di langit berlangsung berjam – jam. Sehingga jarak fokus objektif harus berimpit dengan jarak fokus lensa okuler. Dengan demikian panjang teropong ( d ) dapat ditentukan :

Untuk perbesaran teropong

Contoh 01 :

Sebuah teropong bintang memiliki lensa objektif dengan jarak fokus 150 cm dan lensa okuler dengan jarak fokus 10 cm. Teropong ini digunakan untuk melihat benda – benda langit yang sangat jauh. Tentukan :

1. Panjang teropong

2. Perbesaran teropong

Pembahasan :

Contoh 02 :

Sebuah teropong astronomi memiliki perbesaran 50 kali. Jika lensa okuler memiliki jarak fokus 50 mm, berapakah jarak antara lensa okuler dan lensa objektif.

Pembahasan :
