Soal : 02

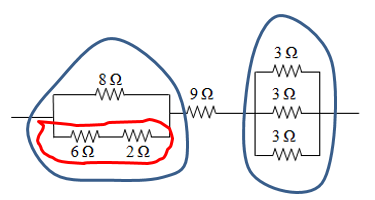

Hambatan
pengganti untuk rangkaian
di
bawah ini adalah ... Ω.
a. 8
b.
10
c.
12
d.
14
Pembahasan
:
Langkah
pertama,
Serikan
hambatan 6Ω dan 2Ω,
RS1
= 6 + 2 = 8Ω
Langkah
kedua,
Hambatan
8Ω paralelkan dengan RS1.
Langkah
ketiga,
Paralelkan
semua hambatan 3Ω
Rumus Rp2 digunakan jika nilai R – nya sama
Dan
n = banyaknya hambatan R.
Hambatan ekivalen sama dengan hambatan seri
Kunci
: D
