PERTEMUAN - 9 GAYA

Hukum II Newton

“percepatan dihasilkan oleh resultan gaya yang bekerja pada suatu benda

berbanding lurus dengan resultan gaya, dan berbanding terbalik dengan

massa benda”.

CONTOH SOAL DAN PEMBAHASAN



Contoh 01 :

Sebuah mobil mampu menghasilkan gaya 10 000N. Berapa percepatan

mobil balap itu jika massa mobil 1500 kg dan total gesekkan permukaan

jalan dan gesekan angin adalah 1.000 N.

 Pembahasan :

Catatan Penting,
•    Gambar dibuat mobil mengarah ke kiri ( bertanda negatif )
•    Tanda gaya gesek (f) dengan gaya gerak mobil (F) selalu berlawanan.

     Artinya jika gaya F bertanda positif, maka gaya gesek bertanda negatif.
•    Percepatan bertanda minus (negatif) itu artinya terjadi perlambatan.

     Namun percepatan di atas karena mobil bergerak ke kiri.

Contoh 02 :

Sebuah mobil mainan bermassa 20 kg melaju dengan 0,58 N.

Berapa percepatan mobil mainan jika gaya gesekan jalan adalah 0,050 N.



Pembahasan :

PERTEMUAN - 8 Hukum Newton

Hukum Newton

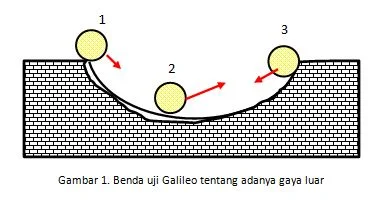

Menurut Filusf Yunani, Aristoteles mengatakan, bahwa gerak selalu disebabkan oleh gaya ( apakah gaya tarik atau gaya dorong). Gerobak bergerak karena ditarik oleh seekor kuda, kapal layar bergerak karena didorong oleh angin. Jadi, gera benda selalu disebabkan oleh gaya luar yang bekerja pada benda. Lalu jika benda yang bergerak tidak ada lagi gaya luar yang bekerja benda akan kembali kekeadaannya semula diam.

Hukum I Newton



“Jika resultan gaya pada suatu benda sama dengan nol, maka benda yang mula – mula diam akan terus diam (mempertahankan keadaan diam ), sedangkan jika benda mula – mula bergerak akan terus bergerak dengan kecepatan tetap ( mempertahankan geraknya)”.

Dari rumusan hukum I Newton tersebut ada dua kemungkinan yang dialami benda.

1. Memang bendanya sama sekali diam atau mengalami

    kesetimbangan statis.

2. Bendanya bergerak dengan kelajuan konstan atau mengalami

    kesetimbangan rotasi.

Contoh 01:

Berikut gambar menunjukkan benda dalam keadaan diam tanpa pengaruh gaya dari luar terhadap benda (ΣF = 0).

Contoh 01, menjelaskan jumlah resultan yang bekerja pada benda sama dengan nol (ΣF = 0). Sehingga benda tetap diam ditempatnya. Perhatikan bola yang diletakkan di atas tembok, bola tidak bergerak ke kiri atau pun ke kanan. Atau bahkan tidak naik ke atas atau turun ke bawah.

Bola disebut dalam diam atau (setimbang statistik).

Contoh 02 :

Berikut contoh benda yang bergerak di tempat namun tidak berpindah.

Perhatikan dinamo di bawah ini.

Ketika dinamo dihubungkan dengan sumber baterai, dinamo diam ditempat. Akan tetapi sumbu batang dinamo akan berputar.

Contoh 03 :

Pada sebuah pesawat terbang bekerja empat gaya seperti ditunjukkan

pada gambar di bawah ini.

a) Apakah gaya – gaya vertikal seimbang

b) Apakah gaya – gaya mendatar seimbang

c) Tentukan resultan gaya yang bekerja pada pesawat tersebut.

Pembahasan :

Bagian a)

Arah vertikal = sumbu y,

Terlihat, resultan gaya pada sumbu y sama dengan nol.

Itu artinya pesawat dalam keadaan setimbang.

Bagian b)

Gaya yang bekerja pada sumbu x,

Terlihat, besarnya resultan yang bekerja sama dengan 5 N.

Itu artinya pesawat terdorong / maju ke depan dengan gaya 5 N.

Bagian c)

Resultan gaya totalnya (mirip dengan perhitungan Phytagoras),

Besarnya sama dengan besar resultan gaya pada sumbu mendatarnya

(sumbu – x) dan arahnya sama dengan arah sumbu  - x.

Inersia ( Kelambaman)

Sifat benda yang cenderung mempertahankan sifat geraknya. Sehingga hukum I Newton juga dikenal dengan hukum Kelembaman. Yang dimaksud dengan Inersia, jika benda awalnya bergerak maka benda tersebut akan mempertahankan sifat geraknya. Begitu juga, jikaawalnya benda diam, maka benda akan berusaha mempertahankan sifat diamnya.

Saat kertas ditarik dengan cepat, botol kosong tidak terjatuh.

Karena botol akan mempertahankan sifat diamnya, artinya botol akan

mempertahan kelembamannya.

Soal dan Pembahasan Trapesium, Matematika kelas VII SMP. Sebagai contoh soal yang dapat kita gunakan sebagai pengalaman belajar. Jika terdapat kekurangan, mohon tinggalkan komentar yang membangun. Dan bilamana tulisan ini bermanfaat buat kita, silahkan untuk melike blog ini. Terima kasih.

Nomor : 01

Perhatikan trapesium siku – siku ABCD berikut

Besar ∠BCD = …

A.112°

B.123°

C.132°

D.138°

Kunci : C

Pembahasan :

Nomor : 02

Perhatikan gambar jajaran genjang ABCD berikut,

Besar ∠ABC = …

A.102°

B.112°

C.122°

D.132°

Kunci : B

Pembahasan :

Nomor : 03

Perhatikan gambar berikut

Keliling trapesium ABCD = … cm

A.54

B.50

C.48

D.46

Kunci : C

Pembahasan :

Nomor : 04

Perhatikan gambar trapesium sama kaki PQRS berikut

Diketahui keliling trapesium PQRS = 86 cm. Jika SR : PQ = 5 : 7,

panjang SR dan PQ berturut – turut adalah

A.25 cm dan 35 cm

B.20 cm dan 28 cm

C.15 cm dan 21 cm

D.10 cm dan 14 cm

Kunci : A

Pembahasan :

Nomor : 05

Perhatikan trapesium sama kaki di bawah ini

Luas PQRS adalah = …. Cm^2

A.192

B.182

C.162

D.132

Kunci : A

Pembahasan :

SERI - 2 SOAL MEDAN MAGNETIK

 Pilihan Berganda :

1. Pernyataan yang benar mengenai garis gaya magnet, yaitu ....

        A. Garis gaya magnet tidak ada

        B. Garis gaya magnet ada dan dapat dilihat

        C. Garis gaya magnet berasal dari kutub selatan magnet

        D. Garis gaya magnet hanya garis khayal dari sebuah magnet

2. Besi lebih mudah dibuat magnet daripada baja, karena ...

        A. Magnet elementer besi sulit berubah

        B. Magnet elementer besi mudah berubah

        C. Magnet elementer baja mudah berubah

        D. Magnet elementer besi dan baja sulit berubah

3. Perhatikan gambar di bawah ini!

        Jika C kutub utara, B dengan C tolak – menolak,

        serta D dan E tarik – menarik, jenis kutub magnet pada

        A dan F adalah ...

        A. A kutub utara, F kutub utara

        B. A kutub selatan, F kutub utara

        C. A kutub utara, F kutub selatan

        D. A kutub selatan, F kutub selatan

4. Benda B dapat menarik benda A, tetapi tidak dapat menarik benda C.

        Pernyataan yang benar adalah ...

        A. Benda A diamagnetik

        B. Benda B magnet

        C. Benda C ferromagnetik

        D. Benda A, B, C adalah magnet



5. Dua buah magnet didekatkan. Jika jarak antara dua kutub magnet dijauhkan

        maka garis gaya magnet yang timbul ...

        A. Tetap

        B. Bertambah

        C. Menjadi nol

        D. Berkurang

6. Perhatikan gambar di bawah ini!

        Sifat batang besi yang didekatkan dengan magnet batang seperti pada

        gambar menyebabkan ujung besi P menjadi kutub magnet ...

        A.U, Q menjadi kutub S bersifat sementara

        B.U, Q menjadi kutub S bersifat permanen

        C.S, Q menjadi kutub U bersifat sementara

        D.S, Q menjadi kutub U bersifat permanen

7. Magnet listrik dapat diperoleh dengan cara ...

        A.Mendekatkan besi/baja pada magnet tetap

        B.Melilitkan kawat berarus listrik dc pada baja/besi berisolasi

        C.Melilitkan kawat berarus listrik ac pada baja/besi berisolasi

        D.Menggosokkan besi/baja dengan magnet tetap ke satu arah

8. Cara membuat magnet dapat dilakukan seperti pada gambar di bawah ini.

9. Jika magnet batang dipotong menjadi tiga bagian,

        maka bagian yang tengah ...

        A. Tidak bersifat magnet

        B. Hanya memiliki kutub utara

        C. Hanya memiliki kutub selatan

        D. Memiliki kutub utara dan selatan

10. Kutub utara kompas menyimpang dari garis horizontal dan membentuk

        sudut tertentu. Sudut ini disebut ...

        A. Inklinasi

        B. Deviasi

        C. Deklinasi

        D. Bias

11. Perhatikan gambar di bawah ini!

        Bagian yang menunjukkan sudut deklinasi adalah ...

        A. 1 dan 3

        B. 1 dan 4

        C. 2 dan 3

        D. 3 dan 4

12. Gambar garis gaya magnet pada magnet batang yang benar

        ditunjukkan oleh gambar ...

13. Letak kutub utara magnet bumi terhadap kutub – kutub bumi adalah ...

        A. Berimpit dengan kutub utara bumi

        B. Berimpit dengan kutub selatan bumi

        C. Membentuk sudut 00 terhadap kutub selatan bumi

        D. Membentuk sudut terhadap kutub utara dan selatan bumi

14. Penyimpangan kutub utara jarum kompas ke arah timur disebut ...

        A. Inklinasi positip

        B. Deklinasi positip

        C. Inklinasi negatip

        D. Deklinasi negatip

15. Arah garis gaya magnet bumi yang benar yaitu ...

        A. Dari kutub utara bumi ke kutub selatan bumi

        B. Dari kutub selatan bumi ke kutub utara bumi

        C. Dari kutub utara magnet bumi ke kutub selatan magnet bumi

        D. Dari kutub selatan magnet bumi ke kutub utara magnet bumi

16. Selembar kaca tipis di letakkan di atas tiga buah magnet kuat dengan

        keadaan seperti gambar di bawah ini.

        Serbuk – serbuk besi kemudian ditaburkan di atas kaca.

        Pola – pola yang dibentuk menunjukkan X, Y, dan Z sebagai kutub.

        A. X = selatan, Y = selatan dan  Z = selatan

        B. X = utara, Y = utara dan Z = utara

        C. X = selatan, Y = selatan dan Z = utara

        D. X = utara, Y = selatan dan Z = selatan

17. Perhatikan gambar di bawah ini!

        Gambar di atas menunjukkan sebuah magnet batang dengan

        kutub U – S digantung diantara dua kumparan yang identik.

        Kedua kumparan dihubungkan ke sebuah suplai arus dc (searah).

        Apabila arus mengalir dengan arah seperti ditunjukkan, yang akan terjadi

        terhadap magnet batang.

        A. Tetap diam

        B. Berayun diantara Q dan R

        C. Bergerak ke arah Q

        D. Bergerak ke arah R

18. Tujuan penggunaan komutator dalam suatu motor dc sederhana adalah …

        A. Memberikan keluaran ac

        B. Membalikan arah arus listrik yang melalui kumparan

                dua kali dalam setiap putaran

        C. Membalikan arah putaran kumparan dua kali dalam tiap putaran

        D. Membalikan polaritas magnet dua kali dalam tiap putaran

19. Jika kita bergerak dari ekuator ke kutub Utara, sudut inklinasinya

        A. Bertambah

        B. Berkurang

        C. Naik dan turun dari satu tempat ke tempat lain

        D. Tetap sama

20. Dari diagram di bawah ini, satu dari pernyataan berikut yang tepat

        ketika sakelar ditutup adalah …

A.    Q kutub selatan dan Y kutub utara

B.     P kutub utara dan X

C.     P kutub selatan dan X kutub selatan

D.    P kutub utara dan X kutub selatan

SERI - 1 SOAL MEDAN MAGNETIK

Soal : 1

Perhatikan gambar  magnet di bawah ini!

Dari gambar di atas pernyataan yang benar adalah ...

A.Y = kutub selatan dan  X = kutub utara, bila X ditolak

B.Y = kutub selatan dan X = kutub utara, bila X ditarik

C.Y = kutub utara dan X = kutub selatan, bila X ditolak

D.Y = kutub utara dan X = kutub selatan, bila X ditarik

Kunci : D

Soal : 2

Sudut antara sumbu magnet jarum dengan garis utara – selatan bumi disebut ...

A.Inklinasi

B.Sudut Batas

C.Deklinasi

D.Sudut Polarisasi

Kunci : C

Soal : 3

Gambar berikut ini benar untuk susunan magnet elementer pada besi yang bukan magnet.

Kunci : D

Soal : 4

Elektromagnet banyak dipakai pada alat – alat listrik, karena ...

A.Sifat kemagnetannya yang tetap

B.Sifat kemagnetannya yang lemah sehingga mudah diubah – ubah

C.Sifat kemagnetannya tidak dapat dihilangkan

D.Dapat dibuat dengan berbagai bentuk sesuai keperluan dan sifat

    kemagnetannya dapat diubah – ubah

Kunci : D

Soal : 5

Alat listrik di bawah ini yang tidak memakai magnet adalah ...

A.Bel listrik

B.Pesawat penerima

C.Mikropon

D.Relai

Kunci : B

Soal : 6

Zat yang ditarik dengan kuat oleh magnet ialah ...

A.Ferromagnetik

B.Diamagnetik

C.Paramagnetik

D.Promagnetik

Kunci : A

Soal : 7

Gambar di bawah ini menunjukkan percobaan ...

A.induksi magnetik

B.Influsi magnet

C.Deduksi magnet

D.elektromagnet

Kunci : A

Soal : 8

yang termasuk zat – zat ferromagnetik adalah ...

A.Aluminium dan platina

B.Platina dan besi

C.Besi dan emas

D.Kobalt dan nikel

Kunci : D

Soal : 9

Untuk memutus dan menyambungkan kembali arus yang besar dengan pengaturan dari jarak jauh, maka dipakai alat yang dinamakan ...

A.Motor listrik

B.Indikator

C.Relai

D.saklar

Kunci : C

Soal : 10

Gambar yang benar dari arah garis gaya magnet yang ditimbulkan arus listrik I adalah ...

Kunci : A

Soal : 11

Kemana arah garis gaya magnet pada gambar di bawah ini.

A.Sesuai dengan gengaman tangan

B.Berlawanan dengan gengaman tangan

C.Sesuai arah arus

D.Berlawanan arah arus

Kunci : A

Soal : 12

Induksi magnet terjadi antara lain pada peristiwa …

A.Besi menjadi magnet dalam medan magnet

B.Hilangnya sifat magnet dalam medan listrik

C.Berubahnya kutub magnet dalam medan listrik

D.Berkurangnya daya magnet dalam medan magnet

Kunci : A

Soal : 13

Bahan yang dapat dipakai untuk membuat jarum sebuah kompas navigasi saku adalah …

A.Magnesium

B.Besi lunak

C.Baja

D.Aluminium

Kunci : C

Soal : 14

Berdasarkan gambar di bawah ini, dapat ditentukan bahwa …

A.Ujung X menjadi kutub Selatan magnet tetap

B.Ujung X menjadi kutub Selatan magnet sementara

C.Ujung Y menjadi kutub Utara magnet tetap

D.Ujung Y menjadi kutub Selatan magnet sementra

Kunci : B

Soal : 15

Perhatikan gambar di bawah ini.

Gambar di atas menunjukkan 3 buah magnet batang. Jika C kutub Utara, B dengan C tolak – menolak, serta D dengan E tarik – menarik, maka jenis kutub magnet pada A dan F adalah …

A.A kutub Utara dan F kutub Utara

B.A kutub Selatan dan F kutub Utara

C.A kutub Utara dan F kutub Selatan

D.A kutub Selatan dan F kutub Selatan

Kunci : D

Soal : 16

Fungsi elektromagnet pada bel listrik adalah untuk …

A.Menarik jangkar besi lunak

B.Mengubah sumber bunyi

C.Pemutus dan penyambung arus

D.Sebagai sumber energi magnet listrik

Kunci : A

Soal : 17

Perhatikan gambar di bawah ini.

Kawat pada gambar di atas dialiri arus listrik dengan arah seperti yang ditunjukkan gambar di atas. Maka arah gaya magnetik yang bekerja pada kawat adalah …

A.Ke atas

B.Ke bawah

C.Dari kutub Utara ke kutub Selatan

D.Dari kutub Selatan ke kutub Utara

Kunci : B

Soal : 18

Berikut ini adalah faktor yang mempengaruhi besar gaya Lorentz, kecuali …

A.Kuat arus listrik

B.Medan magnetik

C.Jenis kawat penghantar

D.Panjang kawat penghantar

Kunci : C

Soal : 19

Motor listrik adalah suatu peralatan yang mengubah …

A.Energi mekanik ke dalam energi listrik

B.Energi panas ke dalam energi listrik

C.Energi listrik ke dalam energi panas

D.Energi listrik ke dalam energi mekanik

Kunci : D

Soal : 20

Suatu alat yang mengandung sebuah elektromagnet yang terus – menerus berputar karena suatu pertukaran arus listrik adalah sebuah …

A.Bel listrik

B.Solenoida

C.Galvanometer

D.Motor listrik

Kunci : D

LATIHAN ONLINE MEDAN MAGNETIK (PART - 1 )

Pada kesempatan kali ini, saya mencoba berbagi pengalaman

pembelajaran lewat latihan media online. Jika terdapat kekurangan,

mohon dimaklumi.

 https://docs.google.com/forms/d/1mUjRy7zkPBPmzLwiWsGbUu8A8rsaHpjcIwFRgjmyz-k/edit

SERI - 21 LATIHAN ONLINE SMA

Selamat datang dan salam sehat selalu,

Pada kesempatan kali ini, saya mencoba menawarkan berlatih online kepada anda. Dengan tujuan memberikan rasa kompetisi yang kuat agar memiliki kepercayaan diri yang berdasar. Sebab dengan kita sering berlatih, memberikan kesempatan buat kita memenangi ujian atau sejenisnya.

Jika ada yang kurang dalam sharing yang saya bagikan ini, saya minta maaf. dan silahkan tinggalkan komentar untuk membantu saya membuat latihan online ini semakin baik, terima kasih

https://docs.google.com/forms/d/13-4mcUpMPmbZLWtG5ZXv56b0fVLIWXnfXxybKRpVa7E/edit
