SERI - 1 SOAL MEDAN MAGNETIK

01. Perhatikan gambar  magnet di bawah ini!

        Dari gambar di atas pernyataan yang benar adalah ...

        A.Y = kutub selatan dan  X = kutub utara, bila X ditolak

        B.Y = kutub selatan dan X = kutub utara, bila X ditarik

        C.Y = kutub utara dan X = kutub selatan, bila X ditolak

        D.Y = kutub utara dan X = kutub selatan, bila X ditarik

        Kunci : D

02. Sudut antara sumbu magnet jarum dengan garis utara – selatan bumi disebut ...

        A.Inklinasi

        B.Sudut Batas

        C.Deklinasi

        D.Sudut Polarisasi

        Kunci : C

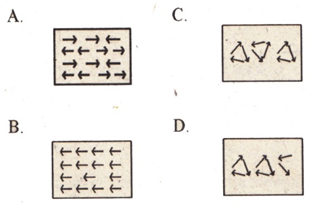

03. Gambar berikut ini benar untuk susunan magnet elementer pada besi

        yang bukan magnet



        Kunci : D

04. Elektromagnet banyak dipakai pada alat – alat listrik, karena ...

        A.Sifat kemagnetannya yang tetap

        B.Sifat kemagnetannya yang lemah sehingga mudah diubah – ubah

        C.Sifat kemagnetannya tidak dapat dihilangkan

        D.Dapat dibuat dengan berbagai bentuk sesuai keperluan dan

            sifat kemagnetannya dapat diubah – ubah

        Kunci : D

05. Alat listrik di bawah ini yang tidak memakai magnet adalah ...

        A.Bel listrik

        B.Pesawat penerima

        C.Mikropon

        D.Relai

        Kunci : B

06. Zat yang ditarik dengan kuat oleh magnet ialah ...

        A.Ferromagnetik

        B.Diamagnetik

        C.Paramagnetik

        D.Promagnetik

        Kunci : A

07. Gambar di bawah ini menunjukkan percobaan ...

        A.induksi magnetik

        B.Influsi magnet

        C.Deduksi magnet

        D.elektromagnet

        Kunci : A

08. yang termasuk zat – zat ferromagnetik adalah ...

        A.Aluminium dan platina

        B.Platina dan besi

        C.Besi dan emas

        D.Kobalt dan nikel

        Kunci : D

09. Untuk memutus dan menyambungkan kembali arus yang besar dengan

        pengaturan dari jarak jauh, maka dipakai alat yang dinamakan ...

        A.Motor listrik

        B.Indikator

        C.Relai

        D.saklar

        Kunci : C

10. Gambar yang benar dari arah garis gaya magnet yang ditimbulkan

        arus listrik I adalah ...



        Kunci : A

11.    Kemana arah garis gaya magnet pada gambar di bawah ini.

      A.Sesuai dengan gengaman tangan

        B.Berlawanan dengan gengaman tangan

        C.Sesuai arah arus

        D.Berlawanan arah arus

        Kunci : A

12. Induksi magnet terjadi antara lain pada peristiwa …

        A.Besi menjadi magnet dalam medan magnet

        B.Hilangnya sifat magnet dalam medan listrik

        C.Berubahnya kutub magnet dalam medan listrik

        D.Berkurangnya daya magnet dalam medan magnet

        Kunci : A

13. Bahan yang dapat dipakai untuk membuat jarum sebuah kompas

        navigasi saku adalah …

        A.Magnesium

        B.Besi lunak

        C.Baja

        D.Aluminium

        Kunci : C

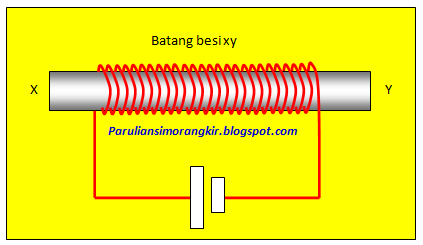

14. Berdasarkan gambar di bawah ini, dapat ditentukan bahwa …

      A.Ujung X menjadi kutub Selatan magnet tetap

        B.Ujung X menjadi kutub Selatan magnet sementara

        C.Ujung Y menjadi kutub Utara magnet tetap

        D.Ujung Y menjadi kutub Selatan magnet sementra

        Kunci : B

15. Perhatikan gambar di bawah ini.

        Gambar di atas menunjukkan 3 buah magnet batang. Jika C kutub Utara,

        B dengan C tolak – menolak, serta D dengan E tarik – menarik,

        maka jenis kutub magnet pada A dan F adalah …

        A.A kutub Utara dan F kutub Utara

        B.A kutub Selatan dan F kutub Utara

        C.A kutub Utara dan F kutub Selatan

        D.A kutub Selatan dan F kutub Selatan

        Kunci : D

16. Fungsi elektromagnet pada bel listrik adalah untuk …

        A.Menarik jangkar besi lunak

        B.Mengubah sumber bunyi

        C.Pemutus dan penyambung arus

        D.Sebagai sumber energi magnet listrik

        Kunci : A

17. Perhatikan gambar di bawah ini.

        Kawat pada gambar di atas dialiri arus listrik dengan arah seperti

        yang ditunjukkan gambar di atas. Maka arah gaya magnetik yang

        bekerja pada kawat adalah …

        A.Ke atas

        B.Ke bawah

        C.Dari kutub Utara ke kutub Selatan

        D.Dari kutub Selatan ke kutub Utara

        Kunci : B

18. Berikut ini adalah faktor yang mempengaruhi besar gaya Lorentz,

        kecuali …

        A.Kuat arus listrik

        B.Medan magnetik

        C.Jenis kawat penghantar

        D.Panjang kawat penghantar

        Kunci : C

19. Motor listrik adalah suatu peralatan yang mengubah …

        A.Energi mekanik ke dalam energi listrik

        B.Energi panas ke dalam energi listrik

        C.Energi listrik ke dalam energi panas

        D.Energi listrik ke dalam energi mekanik

        Kunci : D

20. Suatu alat yang mengandung sebuah elektromagnet yang

        terus – menerus berputar karena suatu pertukaran arus listrik

        adalah sebuah …

        A.Bel listrik

        B.Solenoida

        C.Galvanometer

        D.Motor listrik

        Kunci : D
