SERI : 2 10 SOAL KEMAGNETAN

Seri                          : ke – 2

Tahun Pelajaran         : 2023 / 2024

Semester                  : II (Dua)

Kelas                        : IX – SMP

Pokok Bahasan          : Kemagnetan



Pilihan Berganda



1.       Tinjau empat buah kutub magnet A, B, C, dan D.

      Jika kutub A dan B didekatkan akan saling

      tolak – menolak. Jika B dan C didekatkan

      akan tarik – menarik dan jika B dan D didekatkan

      akan tarik – menarik. Jika A adalah kutub Utara,

      B, C, dan D adalah kutub – kutub …

a.  B = Utara, C = Selatan, dan D = Utara

b.  B = Utara, C = Utara, dan D = Selatan

c.   B = Selatan, C = Selatan, dan D = Utara

d.  B = selatan, C = Utara, dan D = Selatan



2.   Batang baja PQ adalah magnet buatan.

    Batang baja PQ ditempelkan pada batang besi AB

    sehingga batang besi AB ikut menjadi magnet

    dengan jenis kutub seperti pada gambar berikut.

    Gambar yang menunjukkan cara membuat magnet

    pada batang baja PQ yang benar adalah …





Gambar yang menunjukkan cara membuat magnet

pada batang baja PQ yang benar adalah …







3.       Perhatikan gambar pembuatan magnet berikut.







Kutub – kutub magnet pada ujung – ujung besi adalah …

a.  1 = U, 4 = U, 6 = S

b.  1 = U, 4 = S, 6 = U

c.   1 = S, 4 = U, 6 = U

d.  1 = S, 4 = U, 6 = S

e. lewati



4.       Dua batang besi lunak PQ dan RS,

    di letakkan dalam sebuah solenoida

    (kumparan lurus). Keduanya dijadikan magnet

    oleh arus listrik melalui solenoida.





Kutub – kutub yang dihasilkan pada P, Q, R,

dan S berturut – turut adalah …

a.  Selatan – Selatan – Utara – Utara

b.  Selatan – Utara – Selatan – Utara

c.   Utara – Selatan – Selatan – Utara

d.  Utara – Utara – Selatan – Selatan

e. lewati



5.       Sebuah magnet batang di letakkan di depan

     lilitan yang dialiri arus listrik

     seperti pada gambar berikut.



Magnet batang tersebut akan ditolak oleh medan

magnet yang ditimbulkan oleh lilitan jika dialiri

arus listrik …

a.  Dengan arah seperti arah panah pada gambar

b.  Dengan arah berlawanan seperti arah panah

c.   Yang membesar dan searah panah pada gambar

d.  Yang mengecil dan searah panah pada gambar

e. lewati



6.       Perhatikan gambar berikut ini,

















Gambar di atas menunjukkan sebuah alat pengunci. Ketika arus listrik diputus, pegas menarik batang logam ke kanan. Kumparan dan batang terbuat dari bahan …



	Kumparan	Batang
a	tembaga	besi
b	tembaga	tembaga
c	besi	tembaga
d	baja	nilon





7.       Perhatikan gambar di bawah ini,



Dua solenoida dengan inti besi, terpisah kira – kira sejauh 1 cm. Kedua rangkaian adalah identik, kecuali solenoida kiri dilengkapi dengan sebuah sakelar. Ketika sakelar ditutup, celah X cenderung …

a.  Bertambah

b.  Berkurang

c.   Tetap sama

d.  Bertambah kemudian berkurang

e. lewati

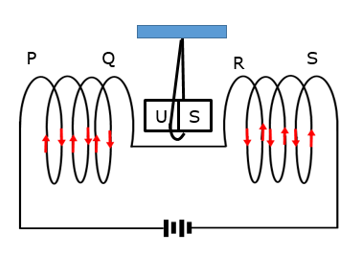

8.       Perhatikan gambar di bawah ini.



Gambar di atas menunjukkan sebuah magnet batang dengan kutub U – S digantung diantara dua kumparan identik. Kedua kumparan dihubungkan ke sumber arus dc. Apabila arus mengalir dengan arah seperti ditunjukkan. Magnet batang akan …

a.  Tetap diam

b.  Bergerak ke arah Q

c.   Bergerak ke arah R

d.  Berayun diantara Q dan R

e. lewati



9.       Selembar kaca tipis diletakkan di atas tiga magnet

    kuat dengan kedudukan seperti ditunjukan

    pada gambar berikut.



























Serbuk – serbuk besi kemudian ditaburkan pada kaca.

Pola – pola yang dibentuk adalah seperti yang ditunjukkan

kutub – kutub X, Y, dan Z, yaitu kutub …

a.  X = Selatan, Y = Selatan, dan Z = Selatan

b.  X = Utara, Y = Utara, dan Z = Utara

c.   X = Selatan, Y = Selatan, dan Z = Utara

d.  X = Utara, Y = Selatan, dan Z = Selatan

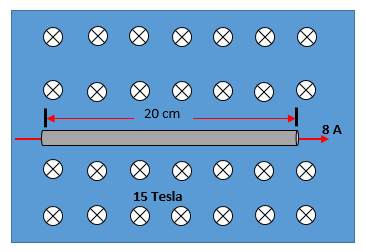

10.   Perhatikan gambar di bawah ini,



























Besar gaya lorentz yang ditimbulkan adalah …

a.  9 N

b.  12 N

c.   18 N

d.  24 N

e. lewati
