SERI - 1 SOAL DAN PEMBAHASAN PERSIAPAN UAS

    Selamat datang di alamat blog saya,

    Pada kesempatan kali ini saya mencoba berbagi pengalaman belajar kepada kita semua, terkhusus ananda yang sedang duduk dibangku sekolah kelas IX SMP.

Nomor : 01

Berdasarkan gambar dibawah ini, jika inti menggunakan bahan

dari besi maka dapat ditentukan.

(1) X menjadi kutub selatan magnet tetap.

(2) Y menjadi kutub selatan magnet sementara.

(3) Y menjadi kutub utara magnet tetap.

(4) X menjadi kutub selatan magnet sementara.

Pernyataan yang benar adalah

A.Pernyataan (1) dan (2)

B.Pernyataan (1) dan (3)

C.Pernyataan (2) dan (3)

D.Pernyataan (2) dan (4)

Pembahasan : -

Langkah pertama,

Perhatikan kutub baterai, arus akan mengalir melalui kutub

positip baterai.

Langkah kedua,

Perhatikan kabel pertama melilit inti besi, diawali dari belakang.

Langkah ketiga,

Gunakan aturan putaran tangan kanan di bawah ini.

Langkah terakhir, pastikan bahan inti yang digunakan jenis

bahannya apa. Sebab akan mempengaruhi sifat kemagnetannya

yakni magnet tetap atau magnet sementara.

Kunci : D

Nomor : 02

Seutas kawat berisolasi dililitkan mengitari sebatang besi. Di

dekat batang ada sebuah magnet kecil. Ketika saklar ditutup,

manakah berikut ini yang tidak terjadi ?

A.   arus mengalir dalam kawat

B.   sebuah medan magnet dibentuk

C.   magnet kecil ditarik ke kumparan

D.   batang besi dimagnetkan



Pembahasan :

Sesaat  saklar ditutup, akan terbentuk magnet sementara dengan

kutub Selatan (S) berhadapan dengan kutub selatan (S) magnet kecil.

Dan akan terjadi tolak – menolak, bukan tarik – menarik.

Kunci : C

Nomor : 03

Perhatikan gambar di bawah ini.

Yang merupakan sudut deklinasi adalah .......

A.1

B.2

C.3

D.4

Pembahasan :



Deklinasi = sudut yang dibentuk antara kutu magnet bumi dengan

kutub geografis bumi. Dan secara teori besarnya 23 ½  derajat.



 Kunci : C

Nomor : 04

Batang besi akan dibuat menjadi magnet dengan cara seperti

gambar di bawah ini.

Kutub-kutub magnet yang terjadi dan sifat kemagnetan yang

terbentuk pada batang besi adalah ........

A.A = kutub utara, B = kutub selatan, sementara

B.A = kutub selatan, B = kutub utara, permanen

C.A = kutub utara, B = kutub selatan, permanen

D.A = kutub selatan, B = kutub utara , sementara

Pembahasan :

Gambar di soal merupakan, gambar metode pembuatan magnet

dengan metode menggosok. Jika dilakukan dengan pola yang

sama berulang secara kontinu. Setelah selesai, maka A akan

menjadi kutub magnet Selatan dan B menjadi kutub Utara.

Serta bersifat sementara, karena bahannya terbuat dari besi.

Kunci : D

Nomor : 05

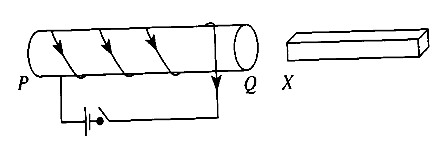

Dari diagram di bawah ini, satu dari pernyataan berikut yang

tepat ketika saklar ditutup adalah .........

A.   Q kutub selatan dan Y kutub utara

B.   Q kutub utara dan X kutub selatan

C.   P kutub selatan dan X kutub utara

D.   P kutub utara dan X kutub selatan

Pembahasan :


Solenoida PQ merupakan metode pembuatan magnet secara

elektromagnetik. Dilanjutkan dengan metode induksi terhadap

batang logam di sisi kanannya. Hasil induksinya, X akan menjadi

kutub Selatan (S).

Kunci : B

Nomor : 06

Perhatikan pernyataan di bawah ini :

1. luas penampang kawat.

2. jenis kawat.

3. kuat arus listrik.

4. jumlah lilitan.

Kekuatan medan magnetik pada elektromagnet

ditentukan oleh .....

A.1 dan 2

B.2 dan 3

C.2 dan 4

D.3 dan 4

Pembahasan :

Kuat (besar) medan magnet, B :

Kunci : D

Nomor : 07

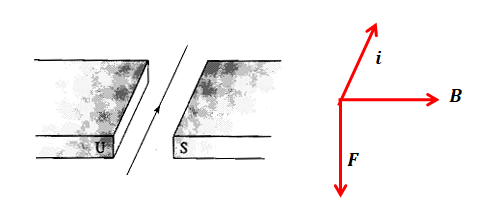

  Berdasarkan gambar di bawah ini, kawat akan terdorong ....

   A.menuju ke magnet

   B.menjauh dari megnet

   C.ke bawah

   D.ke atas



   Pembahasan :

     Kunci : D

    Nomor : 08

    Sebuah kawat yang memiliki panjang 50 cm, dan terletak dalam

    medan magnet yang homogen. Kawat tersebut dialiri kuat arus

    listrik sebesar 5A. Maka gaya lorentz yang dihasilkan …

    Jika kuat medan magnet 10 T.

    A.   2,5 N

    B.   25 N

    C.   50 N

    D.   250 N



    Pembahasan :

    Gaya Lorentz, F :

      Kunci : B

    Nomor : 09

    Alat berikut yang menerapkan GGL induksi adalah

    A.adaptor, dynamo, resistor, catu daya

    B.generator, dynamo, inductor Ruhmkorf, transformator

    C.generator, motor listrik, transisitor, transformator

    D.generator, dynamo, akumulator, transformator

    Pembahasan :

    Aplikasi alat,

        -Generator

        -Dinamo

        -Transformator

        -Induktor Ruhmkorf

    Kunci : B

    Nomor : 10

    Berikut ini yang bukan keuntungan transmisi daya listrik jarak

    jauh dengan menggunakan tegangan tinggi adalah…

    A.hambatan kabel besar

    B.energy listrik yang hilang dapat diperkecil

    C.kabel yang digunakan ukurannya kecil

    D.arus yang mengalir menjadi kecil

    Kunci : D

    Nomor : 11

    Magnet yang diam di dalam kumparan tidak menghasilkan GGL

    induksi karena di dalam kumparan ....

    A.kehilangan sifat kemagnetannya

    B.tidak terjadi medan magnet

    C.tidak terjadi perubahan fluks magnetik

    D.terjadi perubahan fluks magnetik

    Kunci : C

    Nomor : 12

    Generator atau dinamo adalah alat yang digunakan untuk mengubah….

    A.energi listrik menjadi energi mekanik

    B.energi potensial menjadi energi listrik

    C.energi mekanik menjadi energi listrik

    D.energi listrik menjadi energi kinetik

    Pembahasan :

    Untuk memudahkan pemahaman, mari kita perhatikan

    sebuah dinamo. Kepala dinamo menempel pada sisi ban sepeda,

    sehingga saat ban berputar, silahkan perhatikan

    gambar berikut ini .

    Kunci : C

    Nomor : 13

    Tegangan yang masuk pada sebuah transformator adalah 220 volt.

    Jika perbandingan lilitan kumparan primer dengan sekunder

    adalah 1 : 3. Maka tegangan yang keluar dari kumparan sekunder adalah ….

    A.360 volt

    B.420 volt

    C.540 volt

    D.660 volt

    Kunci : D

    Nomor : 14

    Sebuah tafo step – up mengubah tegangan 20 volt menjadi 160 volt.

    Jika efisiensi trafo tersebut adalah 75%. Dan kumparan sekunder

    dihubungkan ke lampu 60W / 160 V. Maka komponen kuat arus

    dalam kumparan primer …

    A.1,0 A

    B.2,0 A

    C.3,0 A

    D.4,0 A



    Pembahasan :

    Mari kita lihat efisiensinya terlebih dahulu,

    Maka nilai kuat arus pada kumparan primer dapat kita hitung,

       Kunci : D

    Nomor :  15

            Perhatikan gambar di bawah ini!



            Tegangan pada kumparan sekunder adalah ...

            A.Sama dengan pada kumparan primer

            B.Dua kali pada kumparan primer

            C.Setengah kali pada kumparan primer

            D.Nol



            Pembahasan :

            Pertama, yang perlu kita perhatikan adalah jumlah lilitan kumparan

            pada Primer dan Sekunder. Lilitan pada bagian primer jumlahnya 4 lilitan.

            Lalu jumlah lilitan pada sekunder jumlahnya 8 lilitan.



            Kedua, gunakan rumus berikut

        Kesimpulan : tegangan sekunder dua kali lebih besar

        dari pada tegangan primer.



        Kunci : B

        Nomor : 16

        Arus yang masuk ke kumparan primer sebuah trafo sebesar

        1,5 A. Jika jumlah lilitan primer  500 lilitan dan lilitan sekunder

        125 lilitan, arus yang keluar dari kumparan sekunder adalah ...

        A.   2,5 A

        B.   5,5 A

        C.   4,0 A

        D.   6,0 A

        Pembahasan :



        Kuat arus primer, i_p = 1,5A

        Jumlah lilitan primer, N_p = 500 lilitan

        Jumlah lilitan sekunder, N_s = 125 lilitan

        Kuat arus sekunder, i_s = … ?



            Kunci : D

            Nomor : 17

            Perhatikan pernyataan berikut!

            (1) Adanya gerak semu tahunan matahari

            (2) Gerak semu harian matahari dari timur ke barat

            (3) Terjadinya pergantian siang dengan malam

            (4) Adanya perbedaan waktu di daerah bujur bumi berada

            (5) Terjadinya perbedaan musim

            Yang merupakan akibat rotasi bumi adalah….

            A. (1), (2), (3)

            B. (2), (3), (4)

            C. (2), (4), (5)

            D. (3), (4), (5)

            Kunci : B

            Nomor : 18

            Perhatikan fenomena alam berikut!

            (1) Terjadinya perubahan musim

            (2) Pergantian siang dengan malam

            (3) Perubahan rasi bintang yang tampak di langit

            (4) Perbedaan lamanya siang dengan malam

            (5) Gerak benda langit dari timur ke barat

            Fenomena alam yang disebabkan oleh revolusi bumi adalah….

            A. (1), (2) dan (3)

            B. (1), (2) dan (4)

            C. (1), (3) dan (4)

            D. (3), (4) dan (5)



            Kunci : C



            Nomor : 19

            Fenomena alam berikut kita rasakan dalam kehidupan

            sehari-hari :

            (1) Gerak semu matahari dari utara ke selatan

            (2) Perbedaan waktu di garis bujur bumi

            (3) Terjadi siang dengan malam

            (4) Gerak semu benda langit dari timur ke barat

            (5) Pergantian musim

            Fenomena alam yang disebabkan oleh rotasi bumi adalah….

            A. (1), (2) dan (3)

            B. (1), (2) dan (5)

            C. (2), (3) dan (4)

            D. (2), (4) dan (5)

            Kunci : C

            Nomor : 20

            Indonesia terletak di garis katulistiwa. Pernyataan yang menunjukkan

            hubungan antara kondisi tersebut terhadap revolusi Bumi adalah...

            A.Indonesia mengalami iklim tropis

            B.tanah di Indonesia bersifat kering

            C.di Indonesia sering terjadi angin topan

            D.lamanya siang dan malam relatif sama

            perairan laut Indonesia mengalami pasang

            Kunci : D
