10 Soal Induksi Elektromagnetik

Pilihan Berganda

Soal : 1

Berdasarkan gambar dibawah ini dapat ditentukan bahwa .....

a. X menjadi kutub selatan magnet tetap.

b. Y menjadi kutub selatan magnet sementara.

c. Y menjadi kutub utara magnet tetap.

d. X menjadi kutub selatan magnet sementara.

Soal : 2

Seutas kawat berisolasi dililitkan mengitari sebatang besi.

Di dekat batang ada sebuah magnet kecil. Ketika saklar

ditutup, manakah berikut ini yang tidak terjadi ?

a. arus mengalir dalam kawat

b. sebuah medan magnet dibentuk

c. magnet kecil ditarik ke kumparan

d. batang besi dimagnetkan

Soal : 3

Pada gambar di bawah ini, ditampilkan dua inti besi silinder,

terpisah kira-kira sejauh 1 cm. Kedua rangkaian adalah identik

kecuali yang kiri mempunyai sebuah saklar. Ketika saklar ditutup,

celah yang ditandai X .......

a. cenderung meningkat

b. tetap sama

c. cenderung menurun

d. meningkat kemudian menurun

Soal : 4

Besarnya gaya yang dialami seutas kawat lurus berarus listrik

di dalam suatu medan magnetik tidak bergantung pada .....

a. panjang kawat

b. inti kumparan

c. kuat arus listrik

d. jenis kawat penghantar

Soal : 5

Seutas kawat penghantar panjang di antara kutub-kutub

sebuah magnet kuat dan arus listrik dialirkan melalui kawat

seperti tampak pada gambar. Kawat akan mengalami gaya

......

a. gaya berarah ke W

b. gaya berarah ke X

c. gaya berarah ke Y

d. gaya berarah ke Z

Soal : 6

Ketika elektron-elektron mengalir dari titik A ke titik B

dalam kawat seperti gambar di bawah ini. Arah gaya

yang dihasilkan pada kawat adalah ke arah .......

a. P      b. R      c. Q      d. T

Soal : 7

Jika panjang kawat koduktor L digerakkan dengan kelajuan v,

maka gaya gerak listrik pada kawat akan bertambah besar bila

.........

a. B diperkecil dan v diperbesar

b. B dibuat tetap dan v diperkecil

c. B dan v diperkecil

d. B dan v diperbesar

Soal : 8

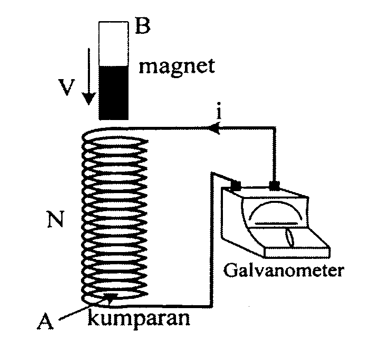

Gambar di bawah menunjukkan rangkaian alat-alat yang

digunakan untuk percobaan GGL induksi.

Di antara faktor-faktor di bawah ini :

1. jumlah lilitan

2. kekuatan magnet

3. kecepatan relatif dari magnet

4. diameter kawat kumparan

Yang berpengaruh terhadap besarnya GGL induksi yang

dihasilkan adalah .......

a. 1, 2, dan 3 benar

b. 1 dan 3 benar

c. 2 dan 4 benar

d. 4 saja benar

Soal : 9

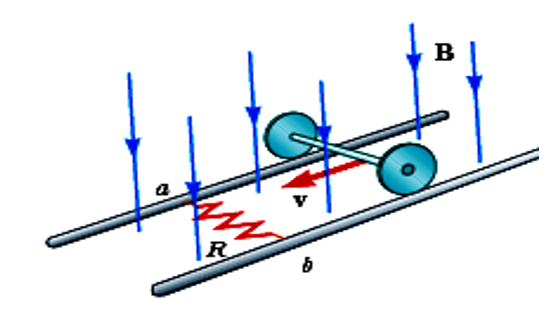

Perhatikan gambar di bawah ini.

Arus induksi akan mengalir dalam resistor dengan

arah ......dari.

a. Titik a ke b

b. Titik b ke a

c. Searah dengan B

d. Ke atas

Soal :10

Perhatikan gambar di bawah ini .

Arah arus induksi yang melalui resistor bila kawat PQ

digeser ke kanan dengan kecepatan v adalah .....

a. P ke Q

b. Q ke P

c. Searah v

d. Searah B
